        傳統的Profinet總線IO模塊功能單一，一個模塊智能簡單地實現某單一功能，例如信號輸入方面，有普通的電平高低信號檢測，脈沖計數，AD轉換等模塊、而且在X點與Y點之間不能做到進行邏輯關聯，因此在工業自動化控制領域中，增加了主控中心的負荷，降低了系統反應速度，而在一些主控中心與設備之間一般采用通信方式進行信號傳遞，但是通信速度是固定的，因此在連接多臺X點與Y點之間有邏輯關聯的IO模塊時，系統的實時性將會比較差。

         但是我們現在的Profinet總線IO模塊就能很好的解決相關問題，因為訊鵬設計Profinet總線IO模塊輸入可直接采集AC220V的交流信號或DC24V直流信號；輸出模組采用歐姆龍G2R-1大功率繼電器，可直接控制大負載設備；通用TS35導軌安裝設計，符合DIN導軌安裝標準。

一、PROFINET  IO概述

PROFINET  IO是一種用于工業自動化領域的創新、開放式以太網標準，使用PROFINET?設備可以從現場級鏈接到管理級。

1、PROFINET用于自動化的開放式工業以太網標準

2、PROFINET基于工業以太網

3、PROFINET采用TCP/IP和IT標準

4、PROFINET是一種實時的以太網

5、PROFINET實現現場總線系統的無縫集成

         通過Profinet總線IO模塊，分布式現場設備（如現場IO設備、例如信號模板）可直接連接到工業以太網，與PLC等設備通訊。并且可以達到與現場總線相同或更優越的響應時間，其典型的響應時間在10ms的數量級，完全滿足現場級的使用。

         在工業控制領域中，經常會用到Profinet總線IO模塊，而市場上現有的IO擴展模塊功能比較單一，一般只有輸入檢測和輸出控制功能，當有些場合需要IO點有其他功能，傳統的IO擴展模塊就不能滿足需求，因此，一款具有多功能的Profinet總線IO模塊設計是一項緊迫而又重要的工作，在設計時要求產品接線簡單、方便、可靠、配置方便，能基本滿足工業領域中IO點的功能，響應速度快等特點。

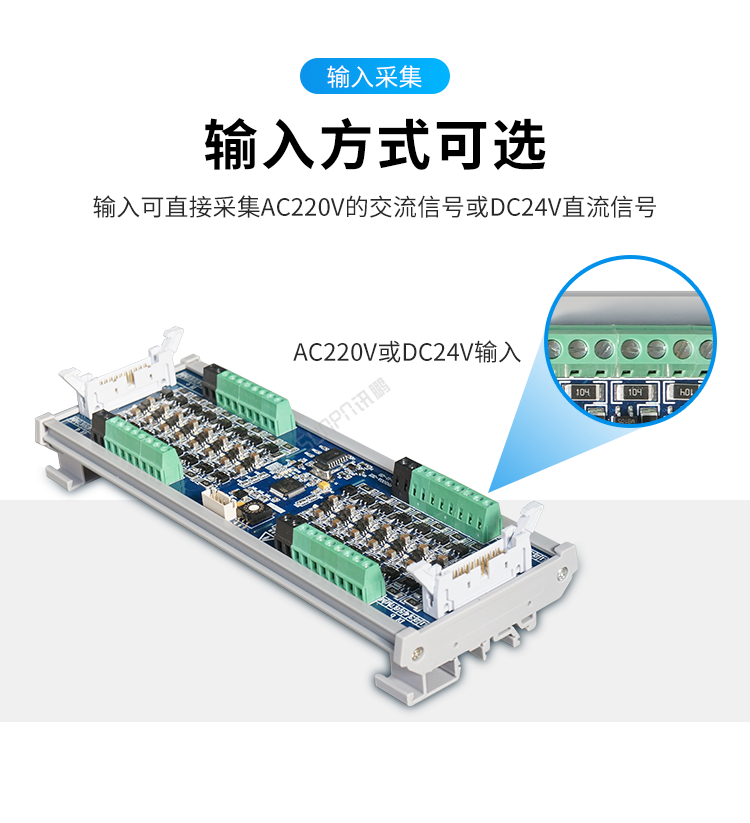

一、Profinet總線IO模塊-輸入采集

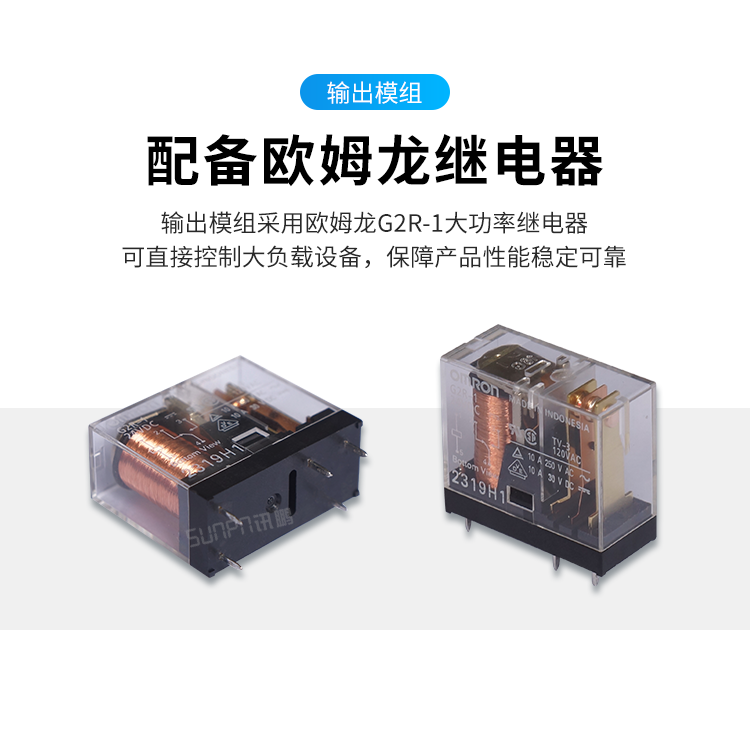

二、Profinet總線IO模塊-輸出模組

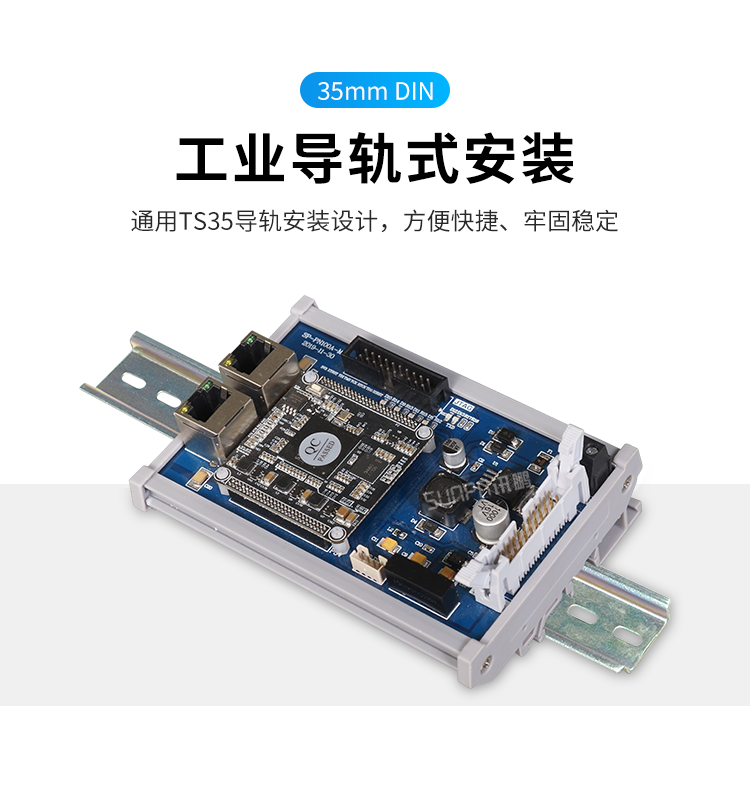

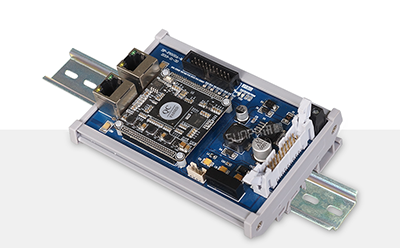

三、Profinet總線IO模塊-導軌式安裝

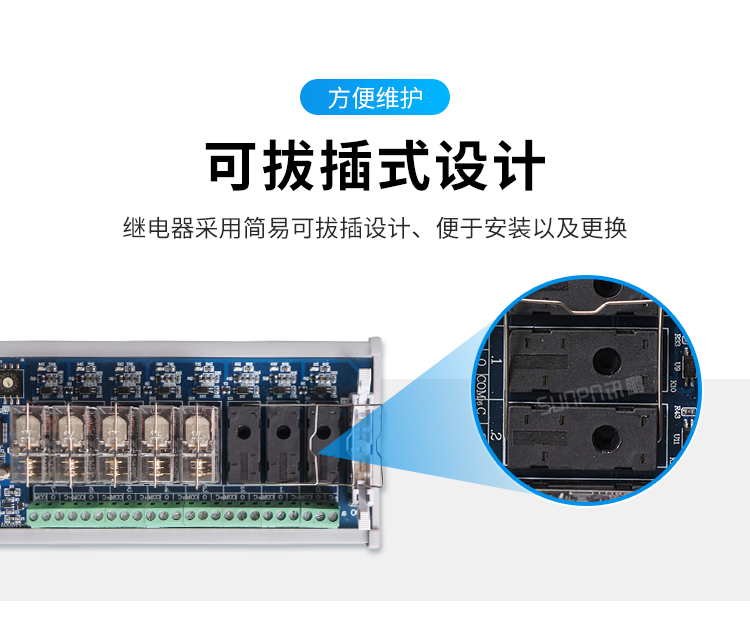

四、Profinet總線IO模塊-拔插設計

五、Profinet總線IO模塊-硬件介紹

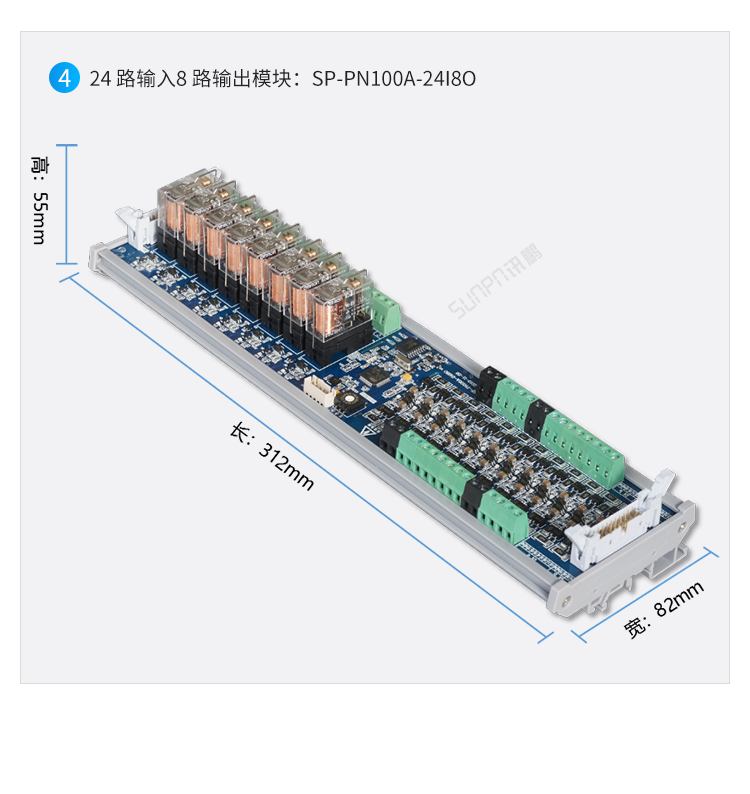

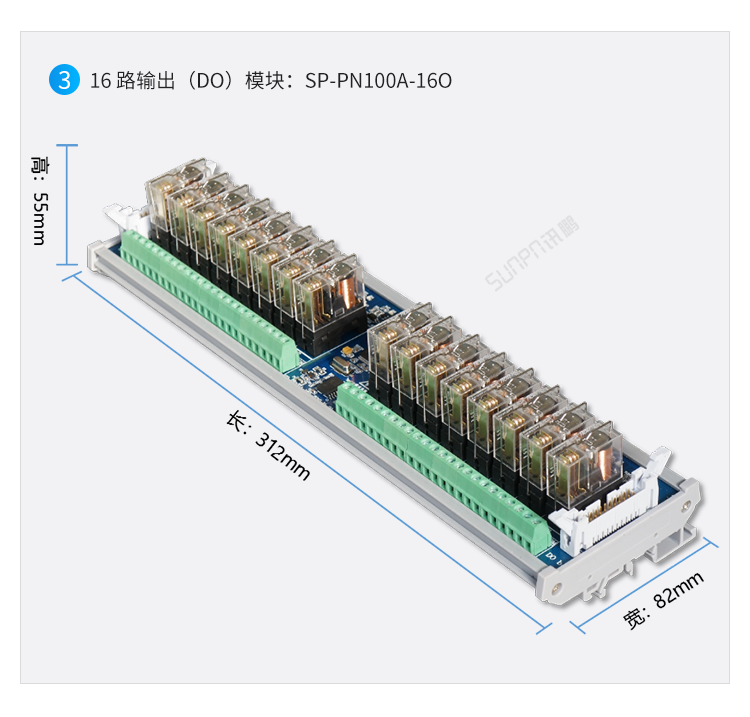

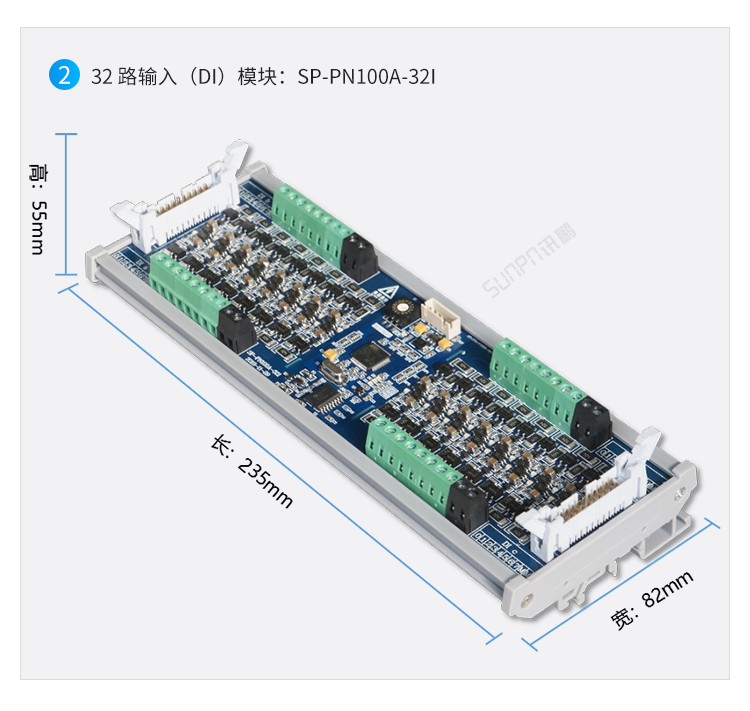

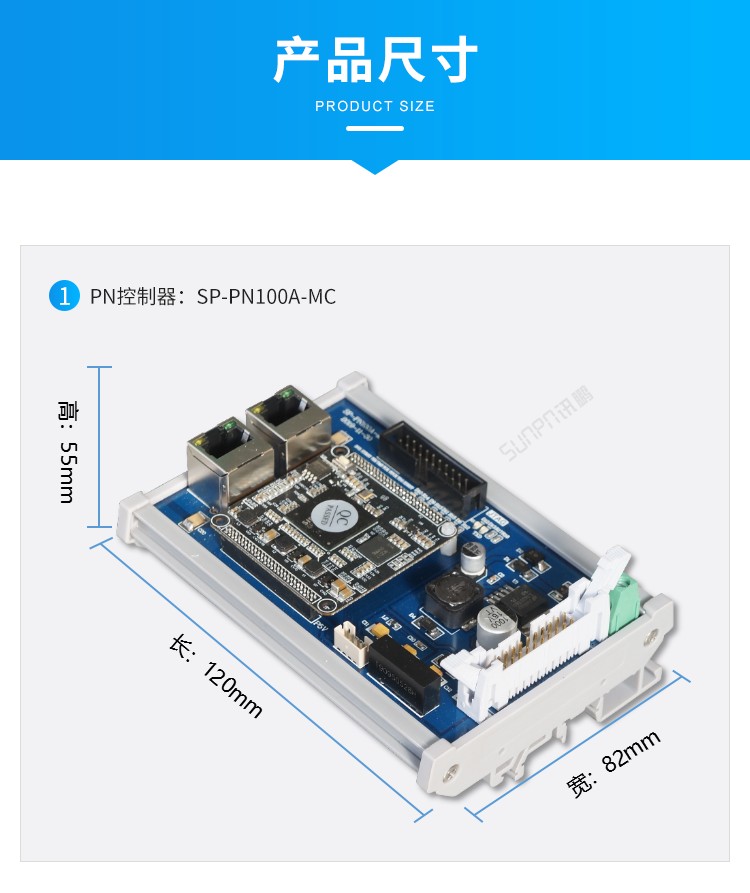

六、Profinet總線IO模塊-產品尺寸

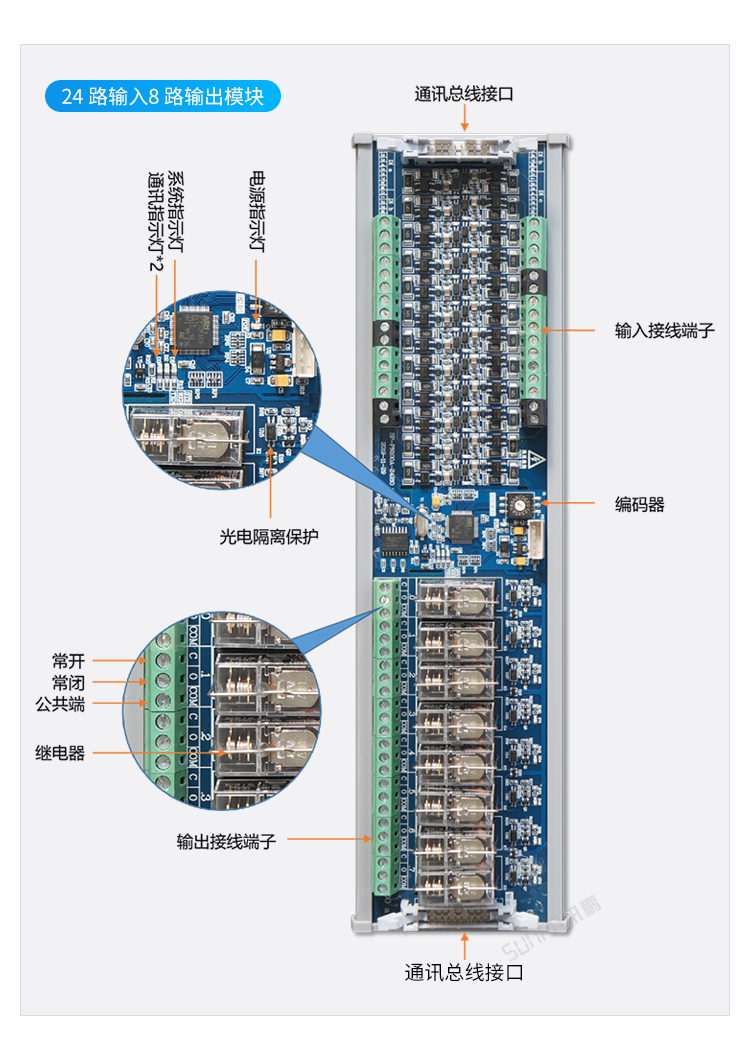

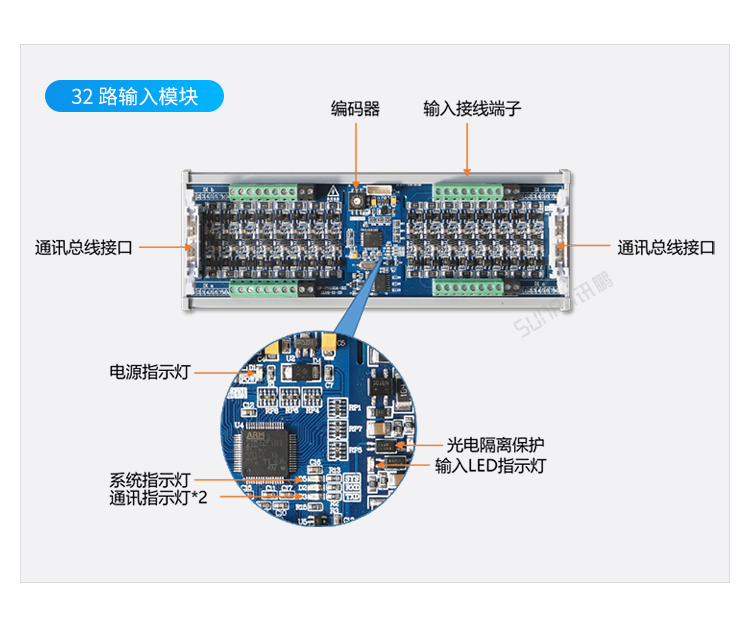

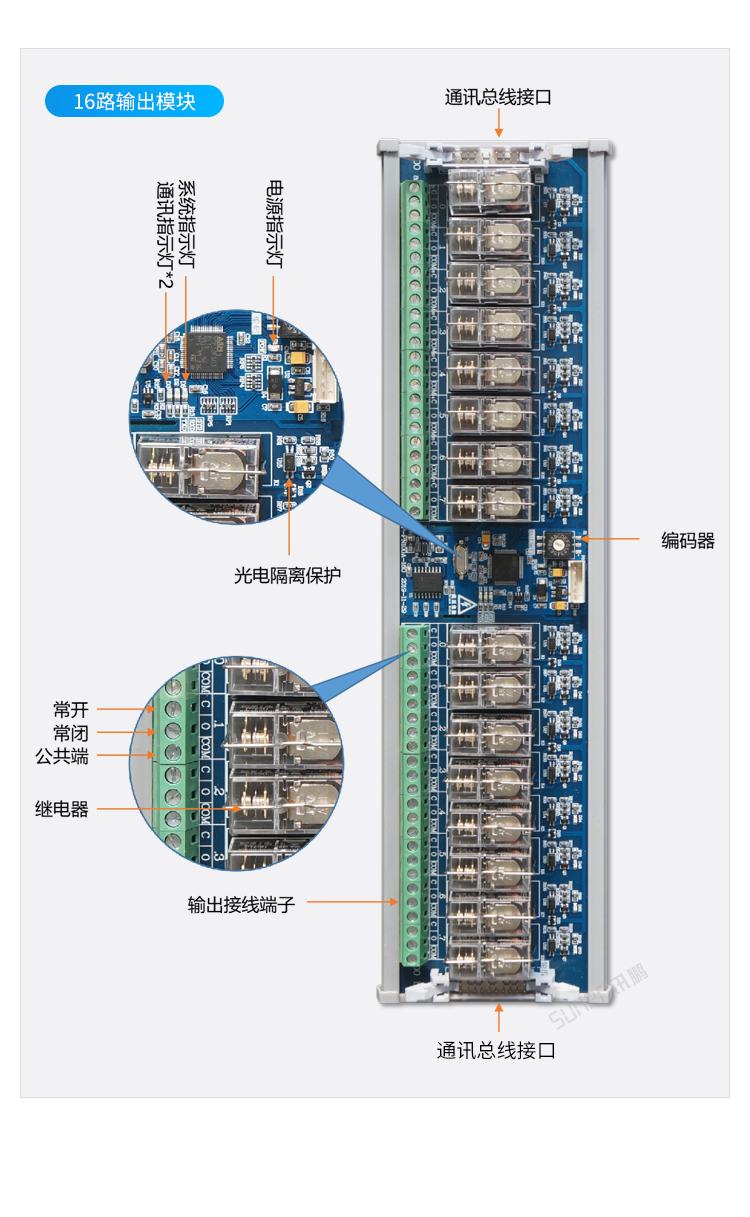

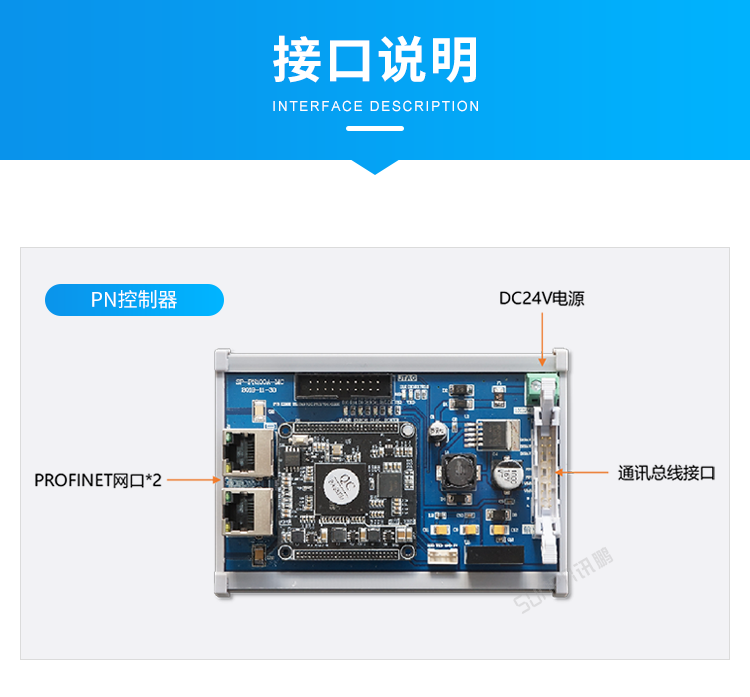

七、Profinet總線IO模塊-接口說明

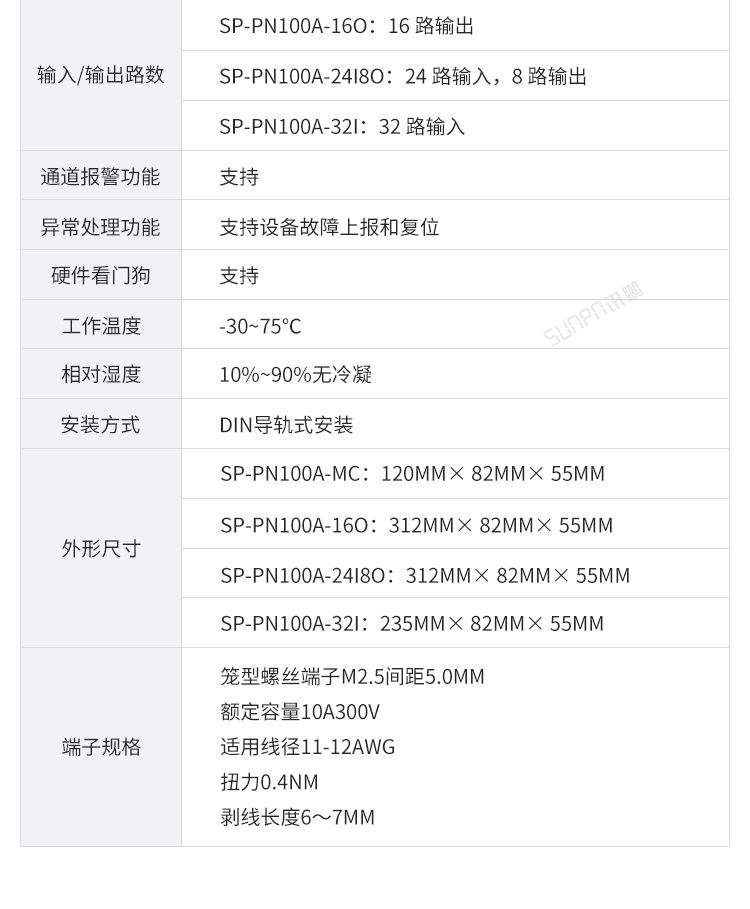

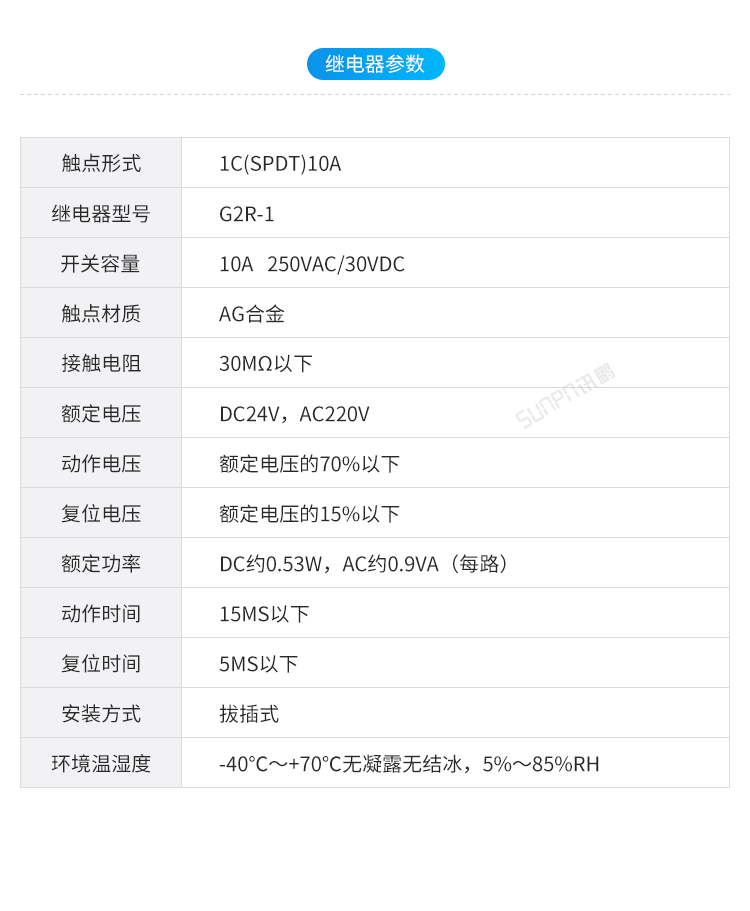

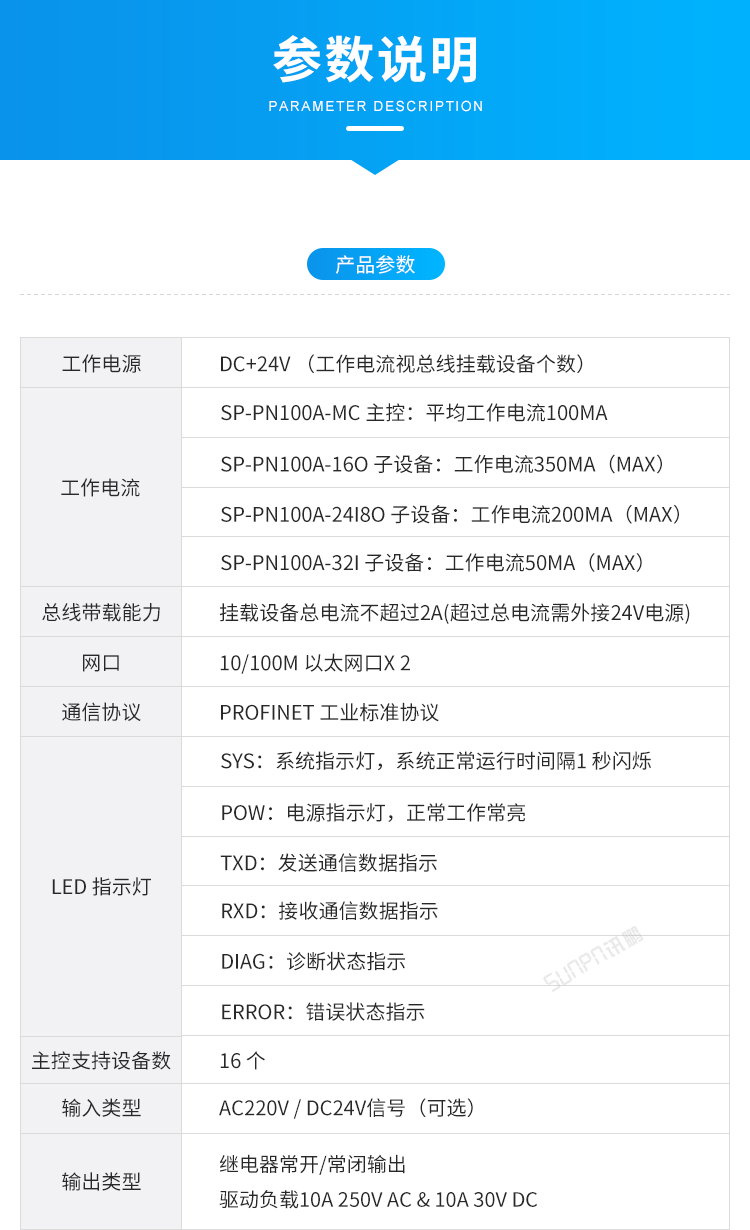

八、Profinet總線IO模塊-參數說明

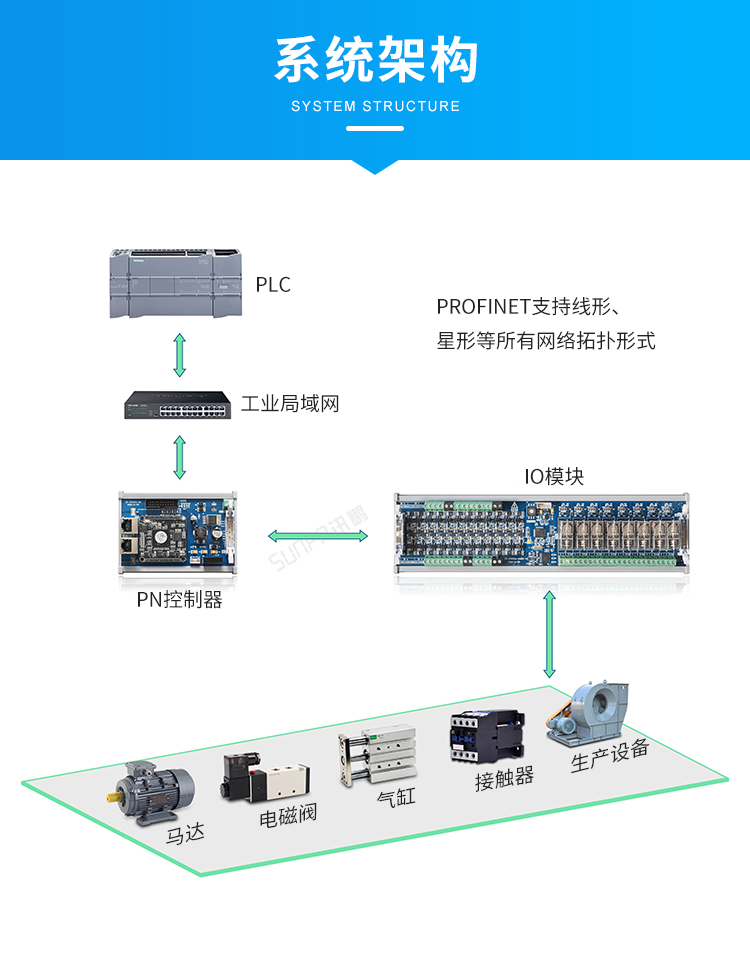

九、Profinet總線IO模塊-系統架構

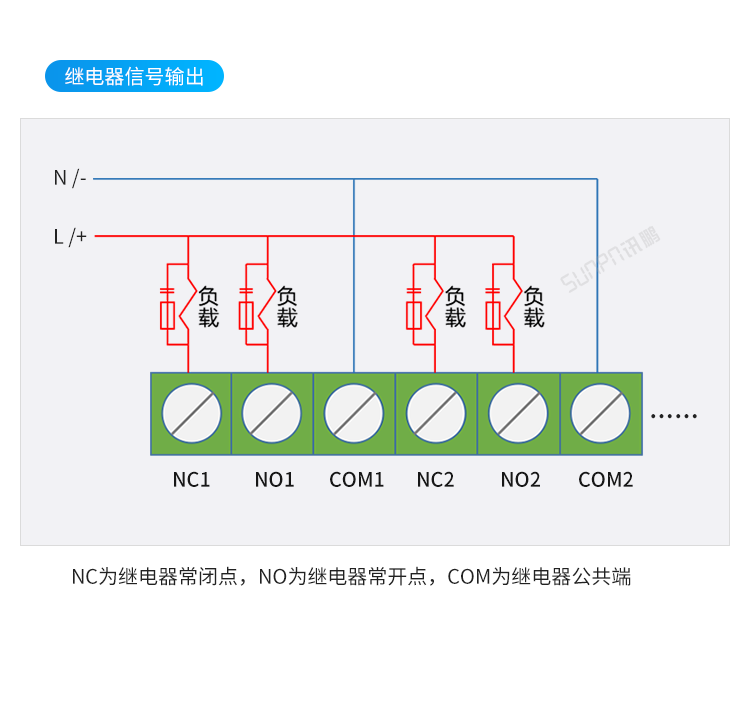

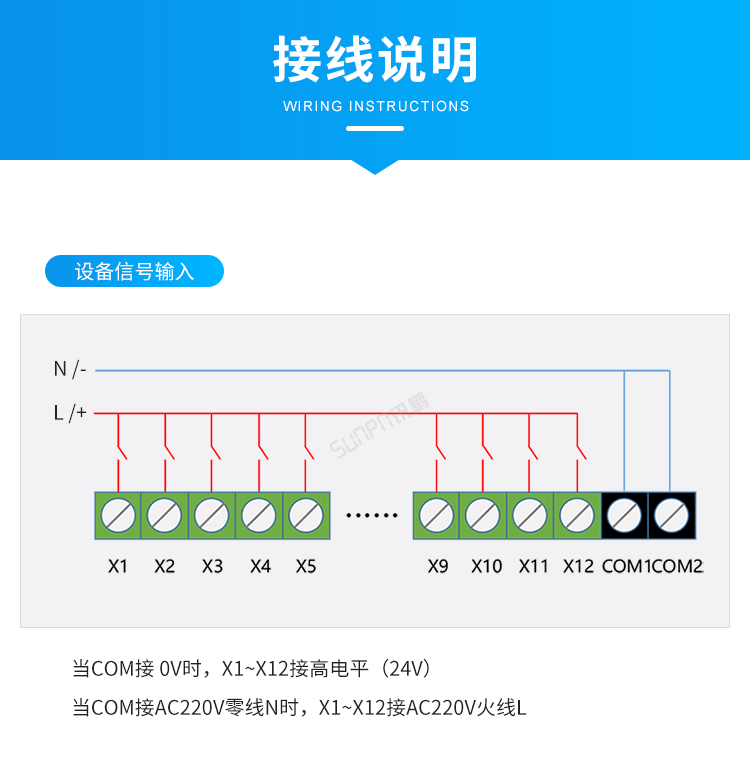

十、Profinet總線IO模塊-接線說明

十一、Profinet總線IO模塊-組網步驟

PROFINET智能IO擴展模組SP-PN100A與PLC組態，一下為組態設置步驟的部分說明，聯系客服可查看完整的組態步驟說明。

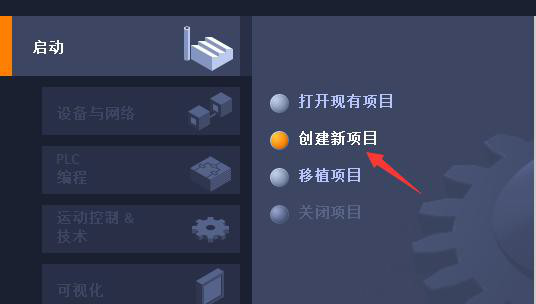

1、 把PLC 和PROFINET 設備連接到同一個局域網，接通電源后，打開TIA Portal V14，創建一個新項目，例如plc_nano ，創建后點擊左下角項目視圖，直接進入項目視圖。

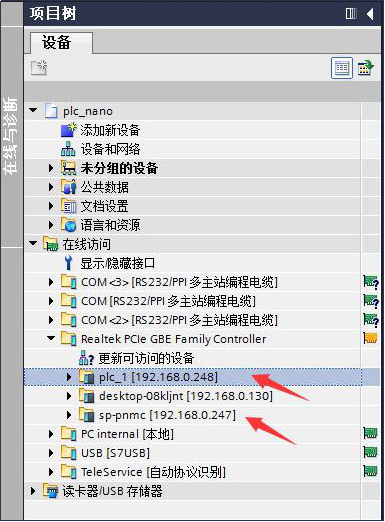

2、進入項目視圖后首先檢查PLC 固件版本并設置IP 和設備名。展開在線訪問，找到PC 機的以太網卡，并雙擊更新可訪問設備。（注意：由于硬件差異，PC 的網卡名稱會與下圖不同）如果連接正常，會找到兩個設備PLC 和PROFINET 設備：

3、選擇PLC 的在線診斷，分配IP 地址（用戶根據實際應用設置），例如：192.168.0.248

分配設備名，例如：plc_1

選擇PROFINET 設備的在線診斷，分配IP 地址，例如：192.168.0.247

分配設備名，例如：sp-pnmc

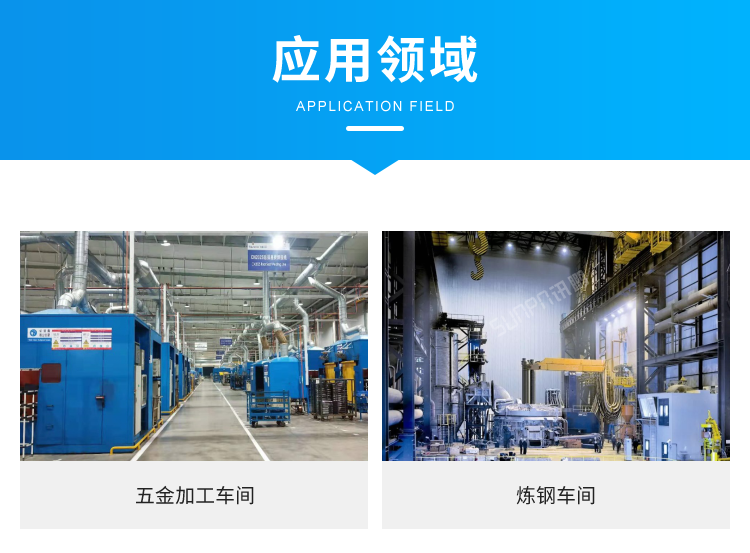

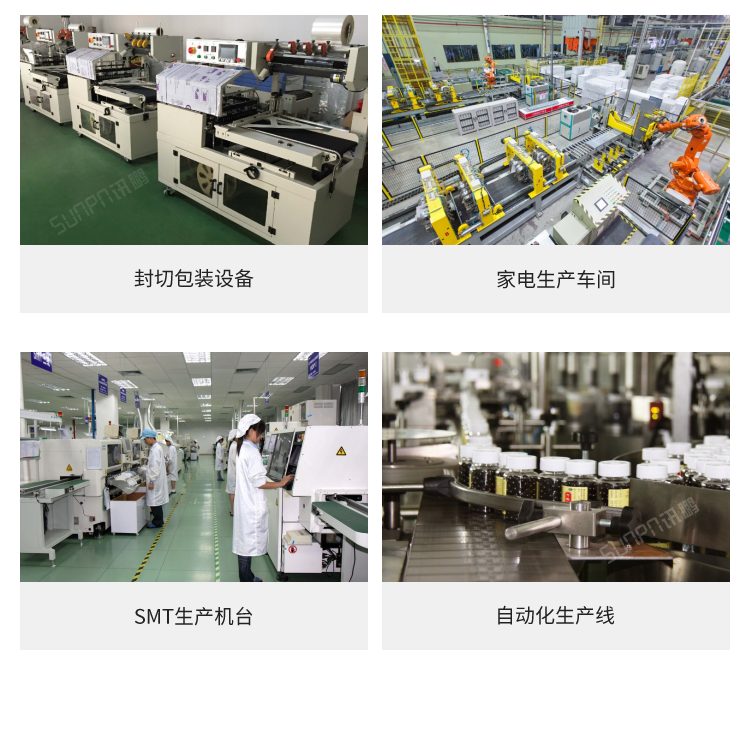

十二、Profinet總線IO模塊-應用場景

[20年4月29日]
