智慧交通的建設目的是利用先進的技術和智能化的停車場系統，為車主們創造出良好的、舒適的、和諧的、可持續性的停車環境。
車位引導系統為智能交通的應用提供了很大的空間，車位引導系統主要對進出停車場的車輛進行智能引導，方便車主快速、有效的找到空位。系統通過超聲波探測器、攝像機終端對每個車位車輛進行檢測，將每一個車位的占用信息進行采集、處理，通過實時發布停車場剩余車位信息，車位的占用信息并配合方向指示，以此來引導車輛快捷、高效的到達空位泊車。車主離場時，通過反向查詢系統快速找到自己的車輛所在位置及最優路線。
在停車場內，通過安裝在每個車位上方的超聲波車位探測器，實時采集停車場的各個車位的車輛信息。連接探測器的節點控制器會按照輪詢的方式，對所連接的各個探測器信息進行收集，并按照一定規則將數據壓縮編碼后反饋給中央控制器，由中央控制器完成數據處理，并將處理后的車位數據發送到停車場各個LED剩余車位指示屏進行空車位信息的顯示，從而實現引導車輛進入空余車位的功能。系統同時將數據傳送給計算機，由計算機將數據存放到數據庫服務器，用戶可通過計算機終端查詢停車場的實時車位信息及車場的年、月、日統計數據。
1. 車場各個入口
車場的每個入口均應該安裝入口車位信息總顯示屏，用于顯示停車場內車位信息。顯示屏由高亮度戶外LED模塊、驅動電路、控制電路、支架等部分組成，根據停車場所劃分的區域數量來設定總入口的LED小屏數量，分別顯示各個區域的車位數信息。它接收中央控制器（CCU）的車位統計信息，用數字和文字形式實時顯示當前停車場空閑車位數量，提示準備入場的車輛司機，可24小時全天候使用。內部程序還可以根據用戶要求隨時修改，顯示用戶需要的其它信息。
2. 車場內部岔道口
車場內部重要的岔道口建議安裝車位引導顯示屏，車位引導顯示屏數量和顯示文字內容根據客戶需要來定制，顯示屏由室內高亮度LED模塊、驅動電路、控制電路、支架等部分組成。它接收中央控制器的輸出信息，用數字、箭頭和文字等形式顯示車位方位，引導司機快速找到系統分配的空車位。停車場中央控制器（CCU）通過網絡可以實現每個路口的任意方向引導，從而將車流分配到停車場內最合適的位置，保證停車場的暢通和充分利用車位。
超聲波車位引導的工作流程
（1）車主駕車進入停車場前，可以通過安裝在停車場總入口處的“戶外車位引導屏”上空車位的顯示，了解停車場各層當前的空車位數。
（2）車輛進入停車場后，位于車位內部各個分岔路口的上方安裝“室內車位引導屏”，顯示該分岔路口所通往的各個方向當前空車位數。
（3）每個車位正上方安裝有“前置式超聲波車位探測器”，前置式超聲波車位探測器集成的指示燈為綠色時表示該車位為空車位。當車主將車輛停放到該空車位時，指示燈會由綠色變成紅色。表示車位上已經有車輛停放。
（4）車輛停放完畢后，戶外及室內的車位引導屏會自動將當前位置的空車位數扣減掉1。
車位引導系統的應用將改變停車場傳統以往的管理模式，不僅減少管理人員每天繁瑣的工作，同時也為車主、管理人員提供方便，提高車場工作效率，避免人工管理漏洞，同時為停車場節省人員費用開支，降低管理人員成本，消除尋找車位的煩惱，提高顧客對停車場乃至其所屬物業公司的滿意度；加快停車場的車輛周轉，提高停車場的使用率和經濟效益；提升停車場管理水平，提高停車場所屬公司的對外形象。
訊鵬剩余車位停車誘導系統顯示牌，放置于停車場出入口和分岔處，以提醒車主該停車場各個區域的剩余車位信息，使停車場車位管理更加規范有序，提高車位使用率。車位引導顯示牌可與各種智能停車系統對接使用，也可以作為一個獨立系統使用。
剩余車位停車誘導系統方案
剩余車位停車誘導系統功能說明:
1、用在車庫，屏吊裝。
2、可遙控器設置剩余車位數，進一輛車減一個數字，出一輛車加一個數字。
3、屏設計成四個開關信號觸發端口，兩個為入口，兩個為出口。
4、車輛同時觸發到了進/出口的兩個地感線圈，此時顯示屏接收到信號后計數。
5、剩余車位數量為零時，車輛進入后不減數，數據保持為零，正確數據值隱藏顯示。

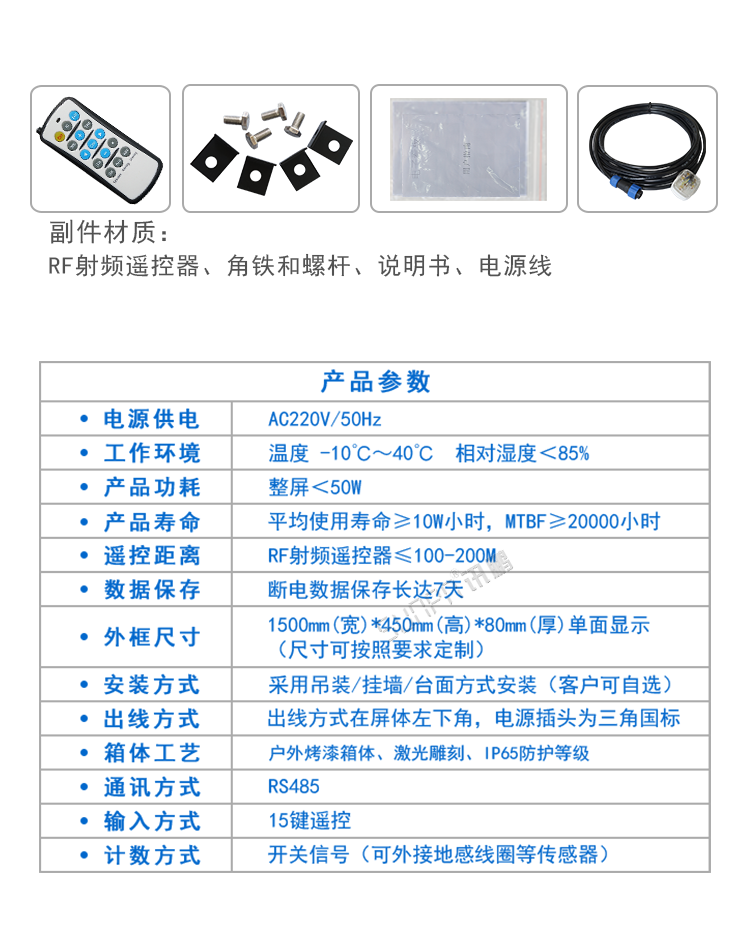

剩余車位停車誘導系統材料說明：
1、戶外烤漆鐵箱，戶外防水。

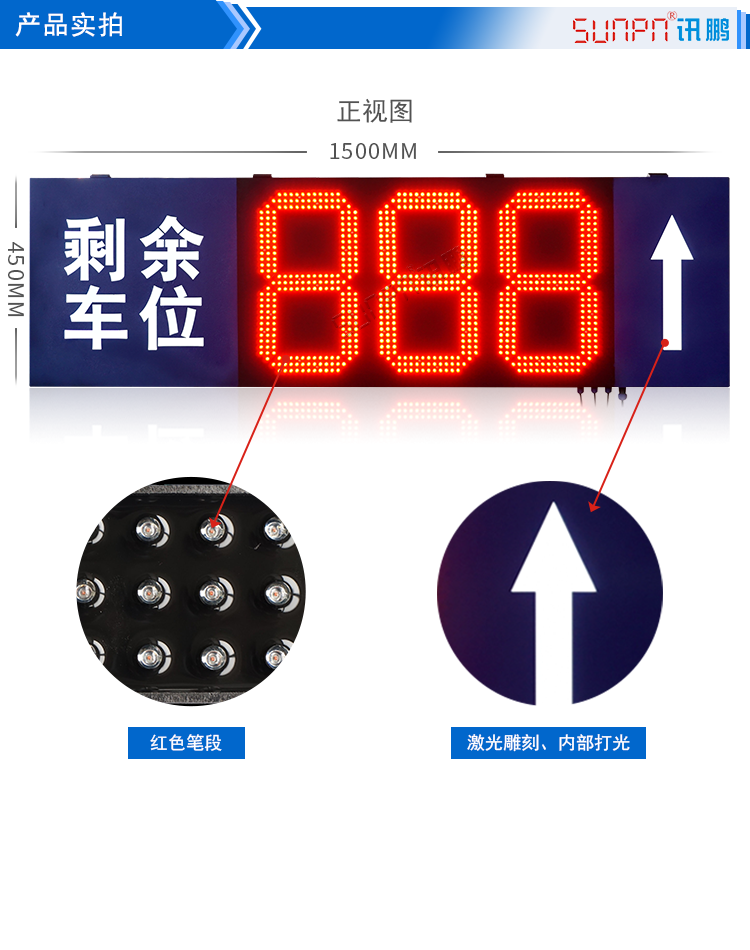

2、文字為激光雕刻，內部打光，無需控制，上電即亮。
3、顯示材料為15寸戶外防水筆段數字。
4、15鍵無線遙控器編輯剩余車位數量。
5、防水等級：IP65.

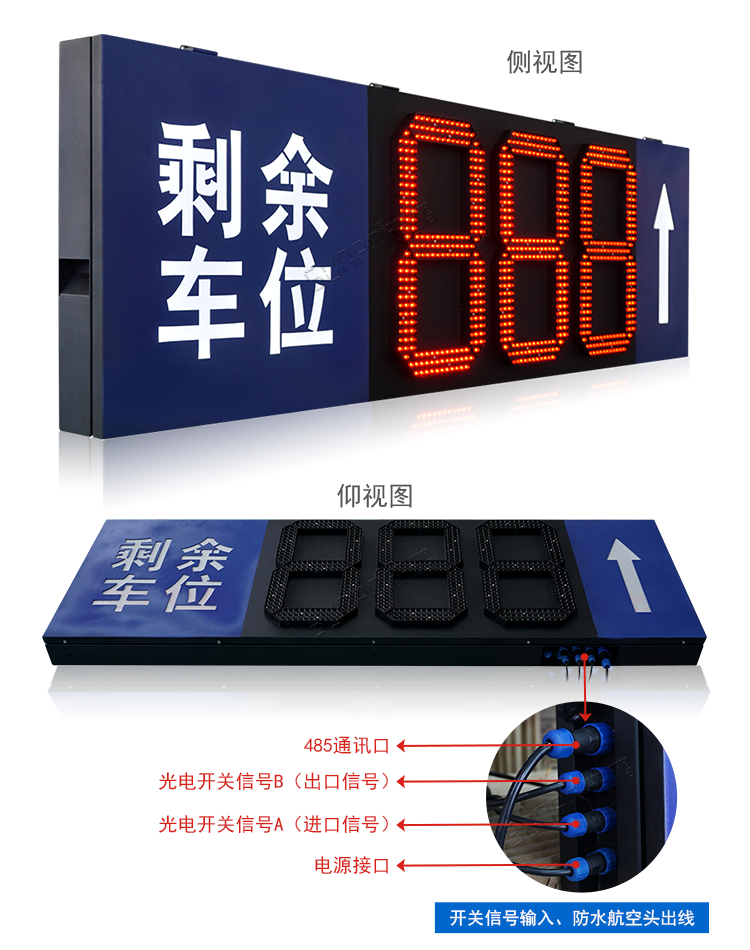

6、信號接口：開關信號輸入,防水航空頭出線。

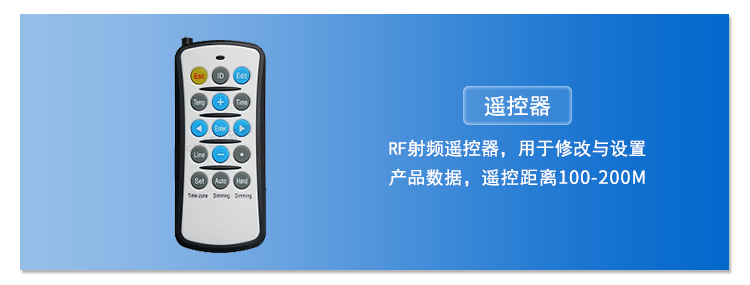

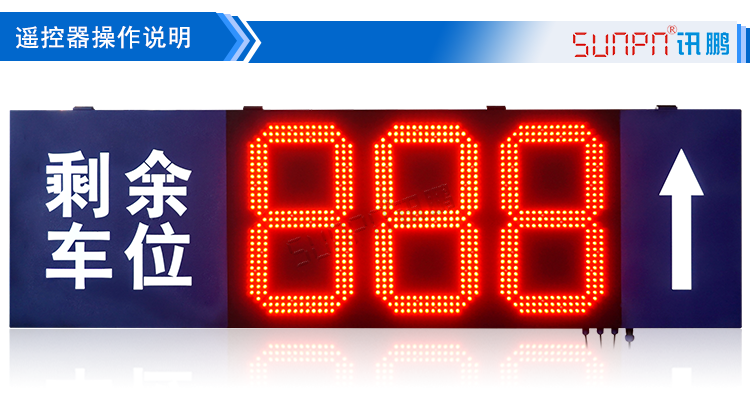

剩余車位停車誘導系統遙控器操作說明
一、編輯剩余車位數量
① 按【Edit】鍵進入數據編輯狀態，光標在【目標】欄閃爍
② 按【 < 】鍵，光標向左移動一位
③ 按【 > 】鍵，光標向右移動一位
④ 光標閃爍處，按【+】鍵數字循環上加，按【-】鍵循環下減
⑤ 按【Enter】鍵,保存設置并退出
⑥ 按【Esc】鍵,取消本次操作并退出
二、軟關機
1 )按【E S C】鍵進入軟關機，屏幕不顯示；
2 )再按【E S C】鍵，屏幕恢復正常顯示；

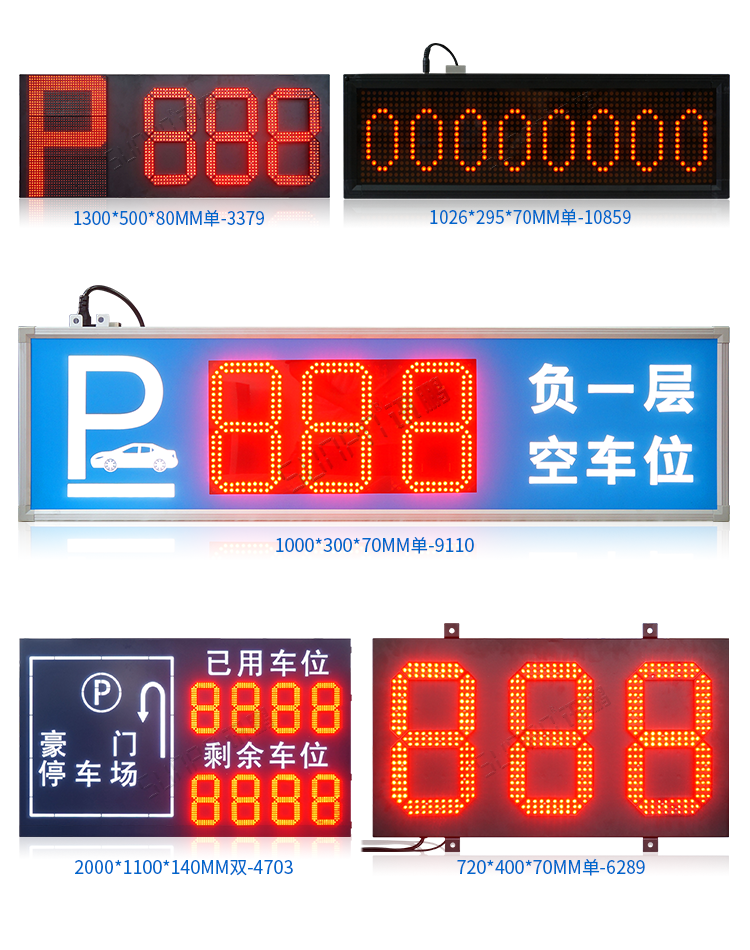

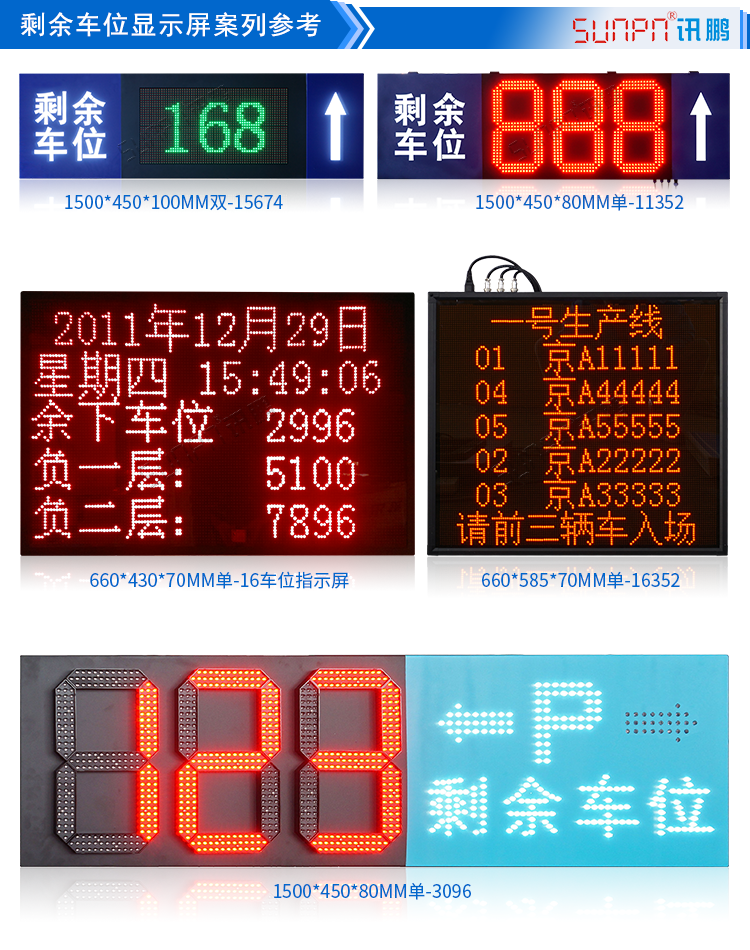

剩余車位停車誘導系統定制參考
車位引導顯示牌，放置于停車場出入口處，以提醒車主該停車場各個區域的剩余車位信息，使停車場車位管理更加規范有序，提高車位使用率。車位引導顯示牌可與各種智能停車系統對接使用，也可以作為一個獨立系統使用。
1） 實時顯示車位信息，更新速率快，斷電保存數據；
2） 數據采集接口多樣，支持地感線圈、門禁開關、計數按鈕等；
3） 最多支持32路數據采集，適用于多個出入口數據采集；
4） 支持多個顯示屏多個區域車位信息同時顯示；
5） 采集卡與顯示屏之間通訊方式支持網絡、串口、485通訊；
6） 支持小鍵盤或者遙控器設置最大車位數，支持修正實時車位數；
7） 提供二次開發接口，可以與智能停車系統軟件對接使用；
8） 支持無線通訊，免除布線困擾；
剩余車位停車誘導系統案例參考

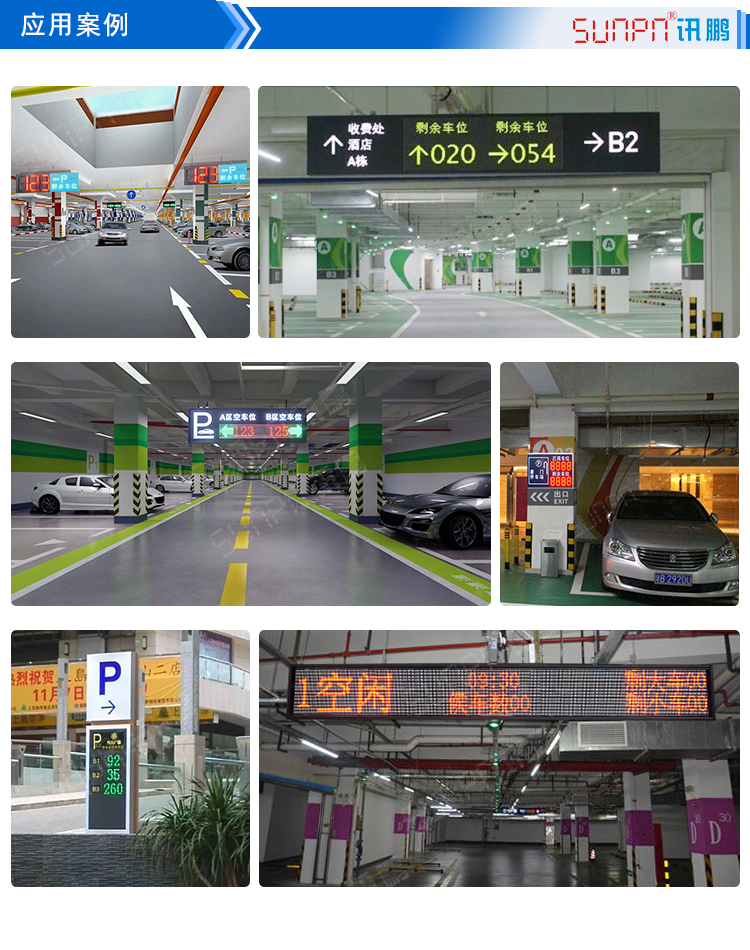

剩余車位停車誘導系統應用案例
 |
