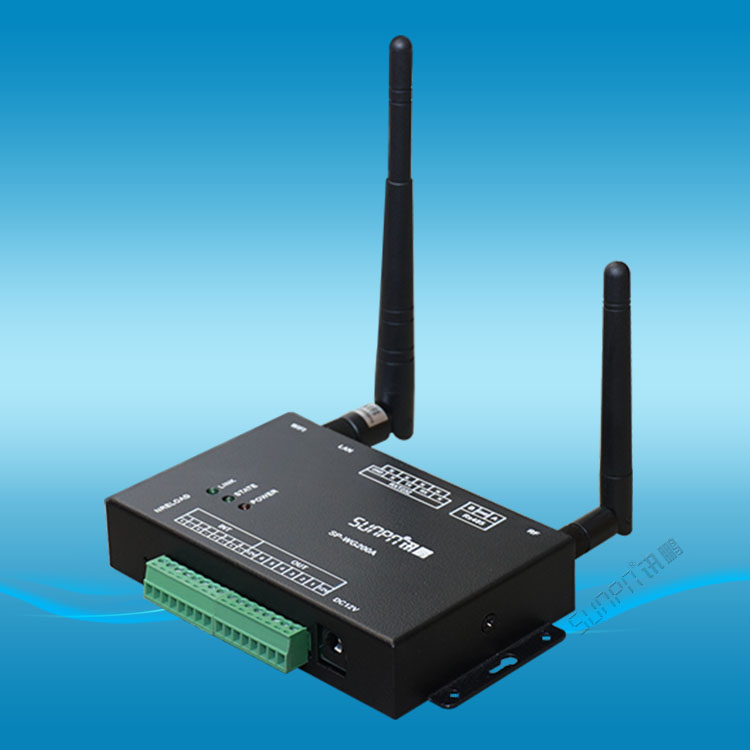

工業物聯網關(M-LINK)SP-WG200A硬件規格
產品概述
深圳訊鵬科技有限公司自主研發的工業物聯網關SP-WG200B，采用業內工業級高性能嵌入式結構，針對智能制造、智能家居、智慧農場、工業控制、工廠設備等領域，將數據的采集與傳輸做了專業的一體化設計。使用此網關時，用戶無需關心具體細節，只需簡單設置即可實現以太網、WIFI、RS232、RS485、RF433、IO等設備之間的數據交換。網關自帶輸入輸出、AD采集和溫度測量等功能，用戶發送簡單指令即可方便采集設備的開關信號、計數信號、模擬量信號，也可以控制設備的輸出狀態，從而輕松實現物聯網。

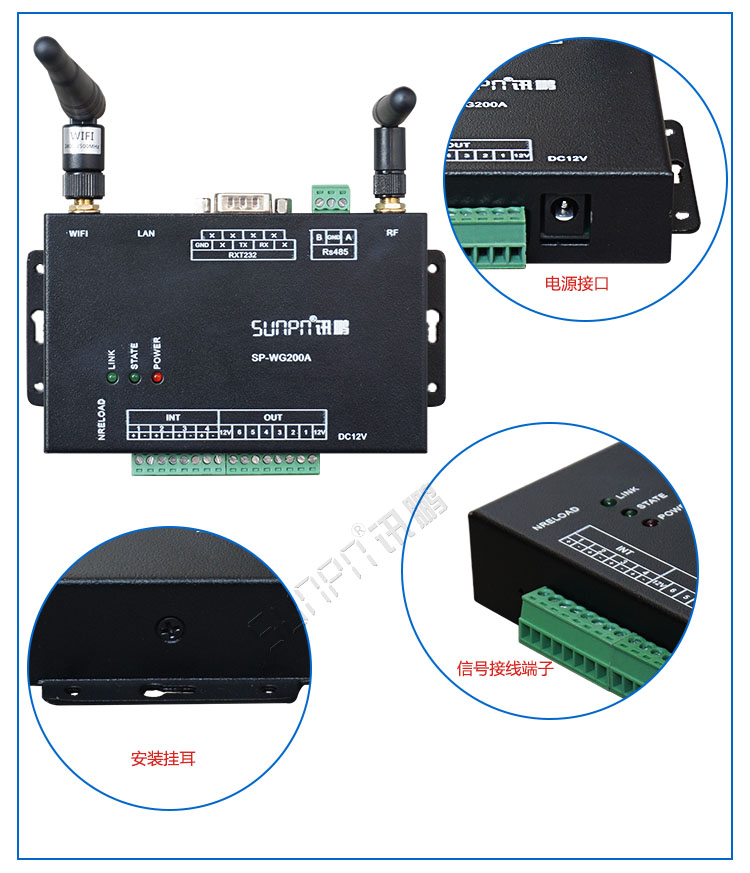

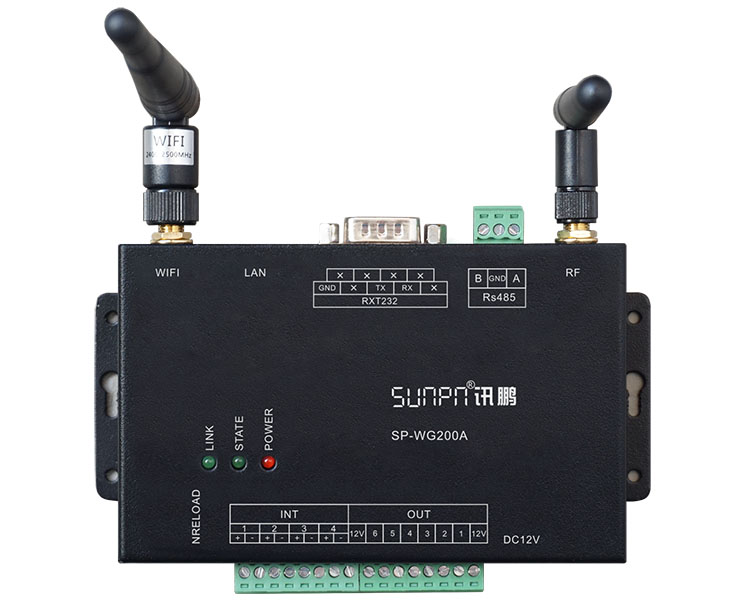

工業物聯網關接口描述
功能 | 名稱 | 描述 |
外部接口 | DC12V | 電源接口DC12V/1A |
INT | 4路光電隔離輸入接口（信號5~24V） | |
OUT | 6路OD門輸出接口(VDS <60V,ID<4A) | |
WIFI | WIFI天線（SMA接口） | |
RF | RF天線（SMA接口） | |
LAN | 10/100M以太網接口 | |
RXT232 | RS232串口通訊接口（DB9公頭） | |
RS485 | 工業RS485通訊接口（3PIN接線座） | |
LED燈 | LINK | WIFI連接指示燈 |
STATE | 系統狀態指示燈（系統正常工作時每2秒閃亮一次，有數據傳輸或有輸入信號時亮） | |
POWER | 電源指示燈 | |
按鍵 | NRELOAD | 恢復出廠設置（按下大于3秒） |
工業物聯網關規格參數表
分類 | 項目 | 描述 |
硬件參數 | 電源電壓 | DC12V |
工作電流 | 平均電流100mA@12V，峰值電流200mA@12V | |
通信接口 | 網口/WIFI/RS232/RS485/RF433接口 | |
串口參數 | RS232/RS485/RF433(默認9600bps,8,1,None) | |
以太網 | 10Mbps/100Mbps | |
輸入接口 | 4路光電隔離輸入 (DC信號5~24V) | |
輸出接口 | 6路OD門輸出 (VDS <60V,ID<4A) | |
天線接口 | WIFI:SMA接口; RF:SMA接口 | |
工作溫度 | -30~65℃ | |
相對濕度 | 10%~90%無冷凝 | |

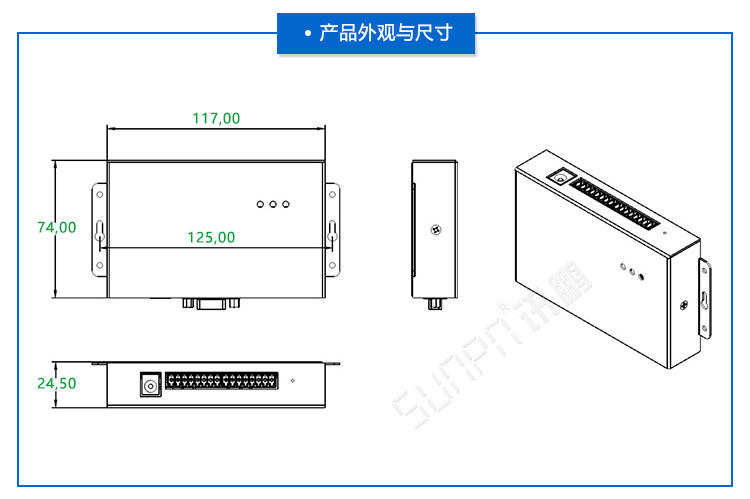

外形尺寸 | 133mm×92mm×24.5mm | |
WIFI參數 | 標準認證 | FCC/CE/ROHS |
無線標準 | 802.11 b/g/n | |
頻率范圍 | 2.412GHz-2.484GHz | |
發射功率 | 802.11b: +19dBm(Max.@11Mbps) | |
802.11g: +18dBm(Max.@54Mbps) | ||
802.11n: +17dBm(Max.@HT20,MCS7) +17dBm(Max.@HT40,MCS7) | ||
用戶可以配置功率 | ||
接收靈敏度 | 802.11b: -89dBm（@11Mbps） | |
802.11g: -81dBm（@54Mbps） | ||
802.11n: -73dBm（@HT20,MCS7） -71dBm（@HT40,MCS7） | ||
RF參數 | 工作頻率 | 431.5M-435M（另有427.5-431M和435.5-439M版本） |
調制方式 | GFSK | |
頻道間隔 | 500KHZ | |
信道數 | 8信道 | |
發射功率 | 最大20dBm | |
接收靈敏度 | -116dBm | |
傳輸距離 | 傳輸距離大于200米（具體視環境而定） | |
軟件參數 | 無線網絡類型 | AP/STA 模式 |
安全機制 | WEP/WPA-PSK/WPA2-PSK | |
加密類型 | WEP64/WEP128/TKIP/AES | |
工作模式 | 數據透傳+網關協議 | |
網絡協議 | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP | |
TCP連接數 | 32 | |
用戶配置 | WEB服務器配置 |

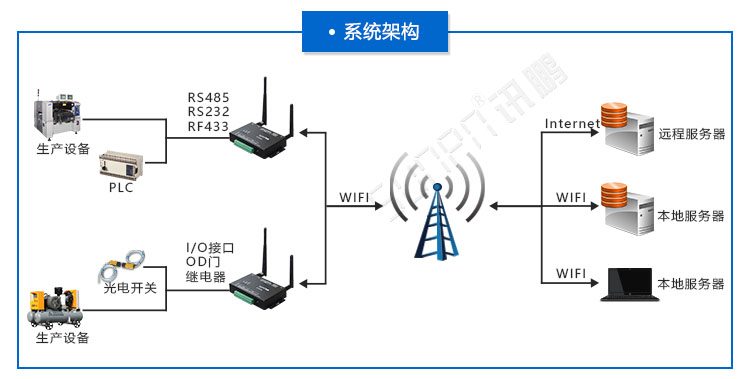

工業物聯網關組網架構
1、AD模塊
增加8路AD，支持0~5V電壓和0~20mA電流檢測。支持電壓、電流、電阻型傳感器探頭，如PT100熱電阻傳感器
2、增加6路輸入狀態檢測
檢測輸入狀態，指示燈顯示狀態
3、更改串口分配
將STM32的5路串口全數使用，增加擴展性、靈活性; 兩路RS-485，1路用于通訊，1路用于掛接RS-485設備； 一路RS-232； 一路用于與內置RF433無線模塊通訊；一路用于與內置網絡4、模塊通訊
支持三相電參數計量模塊
主機通過網絡下發“讀取電量計量數據”指令，本設備收到指令后，通過RS-485讀取電量計量模塊的數據，將數據打包成訊鵬協議，轉發給主機。
5、RS-485接口支持其它模塊
A、震動傳感器
B、角度傳感器
C、溫度濕度傳感器
D、噪聲傳感器
E、氣壓傳感器

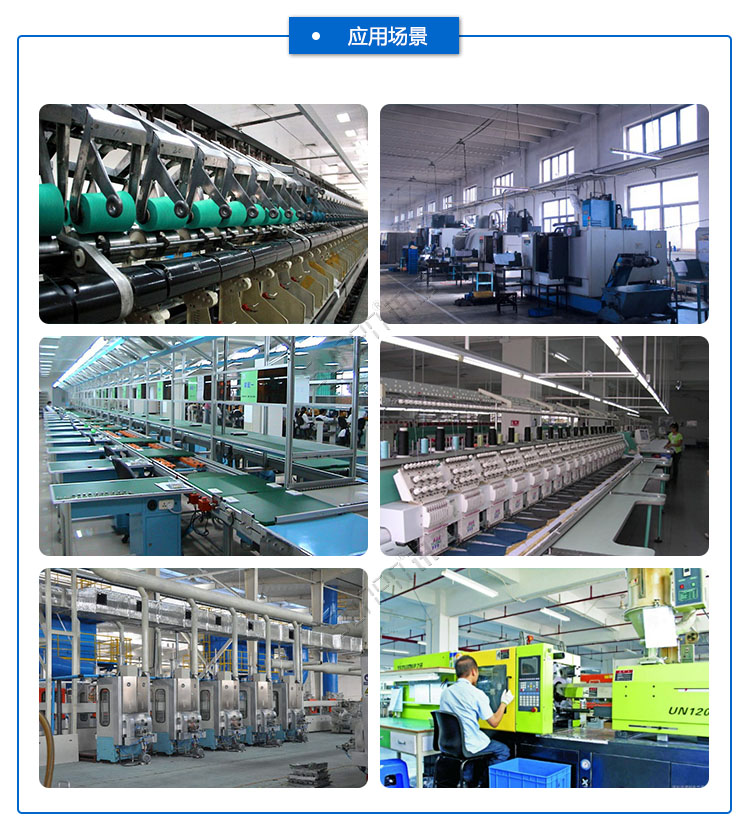

工業物聯網關應用場景
工業物聯網關(M-LINK)SP-WG200A操作說明
快速建立通訊測試
【以下4步，使用WIFI方式，使電腦端與網關設備快速實現通訊測試。】
復位WIFI模塊
操作方法：網關RESET下方有個小孔，在通電狀態使用尖銳物品按壓3秒以上恢復出廠設置。
1、通過WIFI登錄設備
a、連接設備,使用手機或者筆記本電腦搜索WIFI，連接”USR-WIFI232-B2_xxxx”(xxxx 是 MAC 地址
后四位)即是模塊的默認網絡名稱(SSID)。

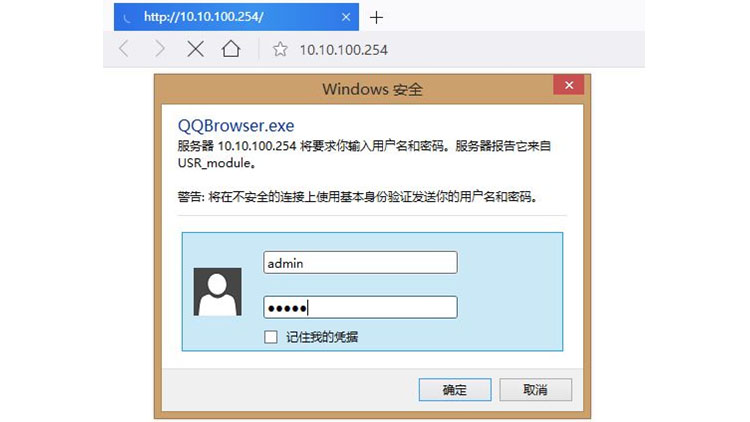

b、登錄設備,在瀏覽器地址欄輸入網關默認IP地址（10.10.100.254），彈出賬號密碼輸入窗口后，輸入
登錄賬號名與密碼。初始賬號名：admin；初始密碼：admin。窗口如下所示：
點確定后登錄設備可進行相關參數配置（快速測試默認參數即可），主頁如下所示
2. 建立連接

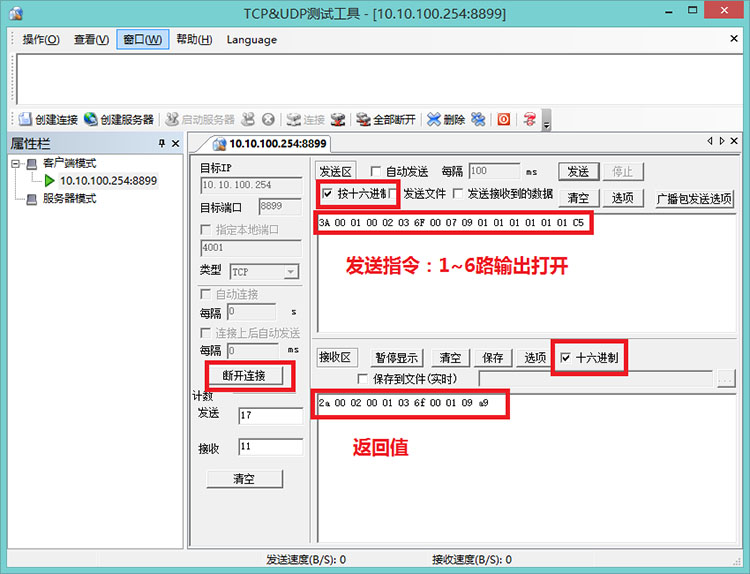

使用TCP測試工具，創建TCP連接。目標IP是設備的默認IP（10.10.100.254），端口號8899。
3、傳輸數據指令測試
建立TCP連接后，可以傳輸數據。
舉例：發送指令3A 00 01 00 02 03 6F 00 07 09 01 01 01 01 01 01 C5這條指令會打開6路輸出，若
網關返回數據2A 00 02 00 01 03 6F 00 01 09 A9，表示通訊成功。
協議功能及說明詳見《工業物聯網關(M-LINK)SP-WG200A協議說明》
工業物聯網關(M-LINK)SP-WG200A參數配置
本章節主要對網關 Web 管理頁面配置進行說明。
首次使用網關時，需要對網關進行一些配置，可通過WEB管理頁面進行，本節主要對網關配置進行說明。

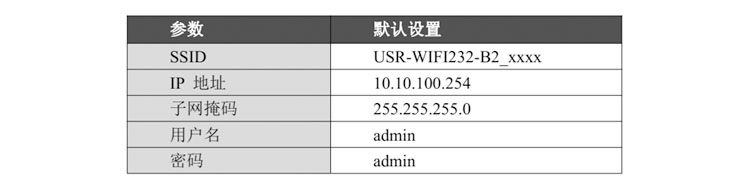

默認情況下，USR-WIFI232-B2 的 AP 接口 SSID 為 USR-WIFI232-B2_xxxx，IP 地址和用戶名、密碼如下：
1、打開WEB管理網頁
可使用手機或者筆記本電腦搜索WIFI，連接”USR-WIFI232-B2_xxxx”(xxxx 是 MAC 地址后四位)即是
模塊的默認網絡名稱(SSID)，在瀏覽器地址欄輸入網關默認IP地址（10.10.100.254），彈出賬號密碼輸
入窗口后，輸入登錄賬號名與密碼（默認賬號名：admin；初始密碼：admin）然后“確認”。窗口如
下所示：
進入管理網頁后，管理頁面右上角可設置中文和英文界面顯示。主界面有十個分頁面，分別為“快速
配置”、“模式選擇”、“無線接入點設置”、“無線終端設置”、“串口及網絡設置”、“以太網
功能設置”、“HTTPD Client 模式”、“IO 控制”、“高級設置”及“模塊管理”。

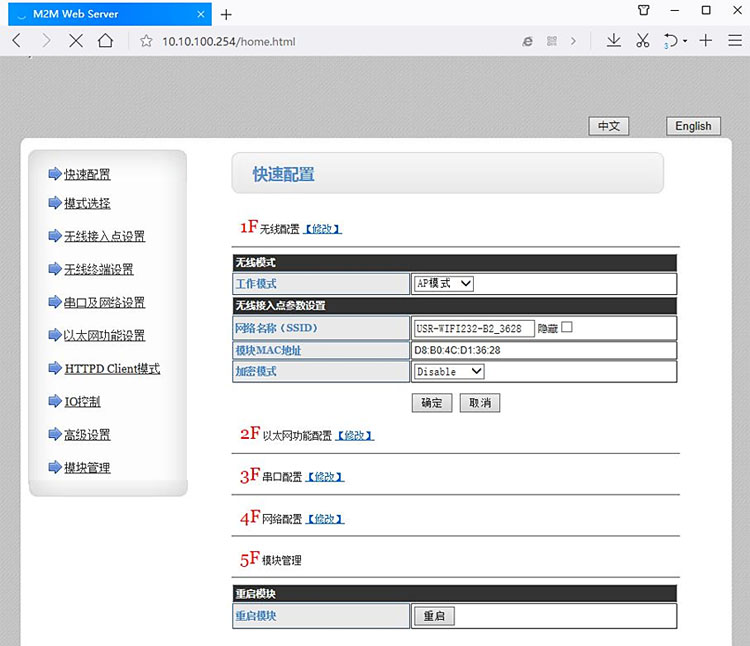

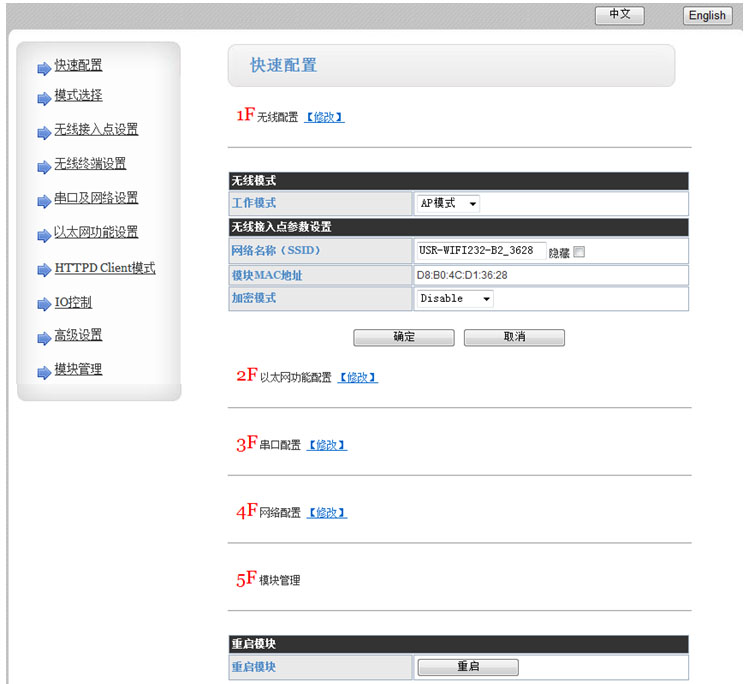

2、快速配置頁面
快速配置頁面為用戶提供了一個快速配置網關的方法。按照頁面的步驟配置完參數并重啟模塊，就
可以讓網關正常工作起來，減小了配置的步驟及時間。當然本頁面的選項較少，如果一些詳細配置，
還是要到相應頁面配置。
本頁面有四個需要配置的選項及一個重啟項，下面進行相應的說明：
無線配置：配置模塊的 WIFI 的工作模式，既可以是 AP 模式也可以是 STA 模式。
以太網功能配置：打開/關閉以太網口，并設置相應的工作模式。
串口配置：配置模塊的串口參數，包括串口波特率、校驗位、485 功能等等
網絡配置：配置模塊的網絡參數，只有 Socket A 的相關參數。
重啟模塊：當上述參數都配置完成后，點擊重啟模塊。

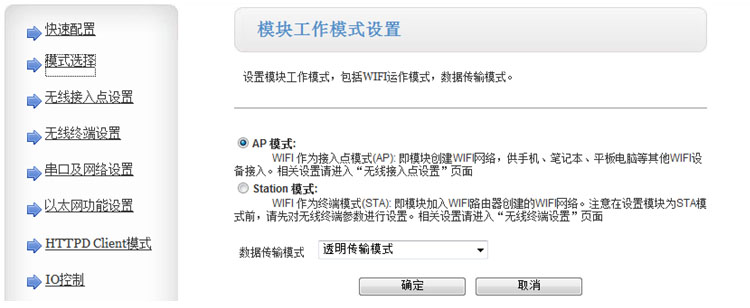

3、模式選擇頁面
Web 第一頁可以設置選擇模塊工作在 AP 模式或 STA 模式。“數據傳輸模式”選擇模塊的工作模式分別是“透明傳輸模式”、“串口指令模式”、“HTTPD Client 模式”、“GPIO 模式”。

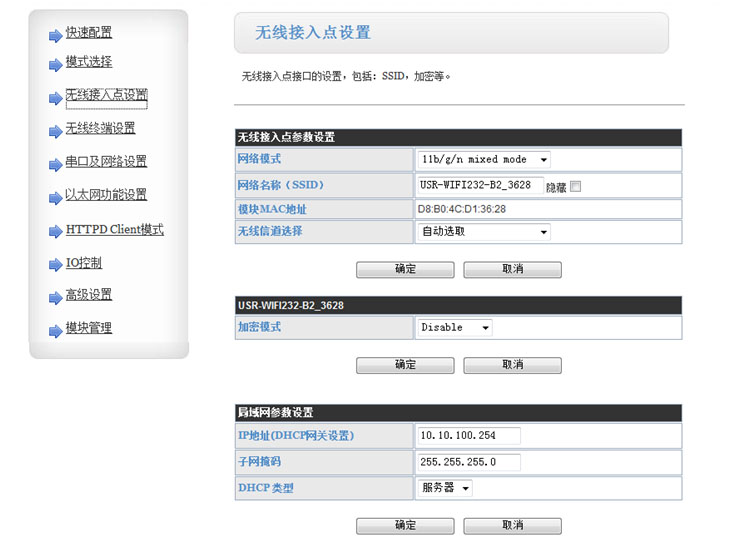

4、無線接入點設置頁面
網關支持 AP 接口，通過這個接口可以十分方便的對模塊進行管理，而且可以實現自組網，管理頁面如
下圖。包括：SSID 設置，無線網絡模式設置及無線安全設置，以及 AP 組成的局域網的設置。

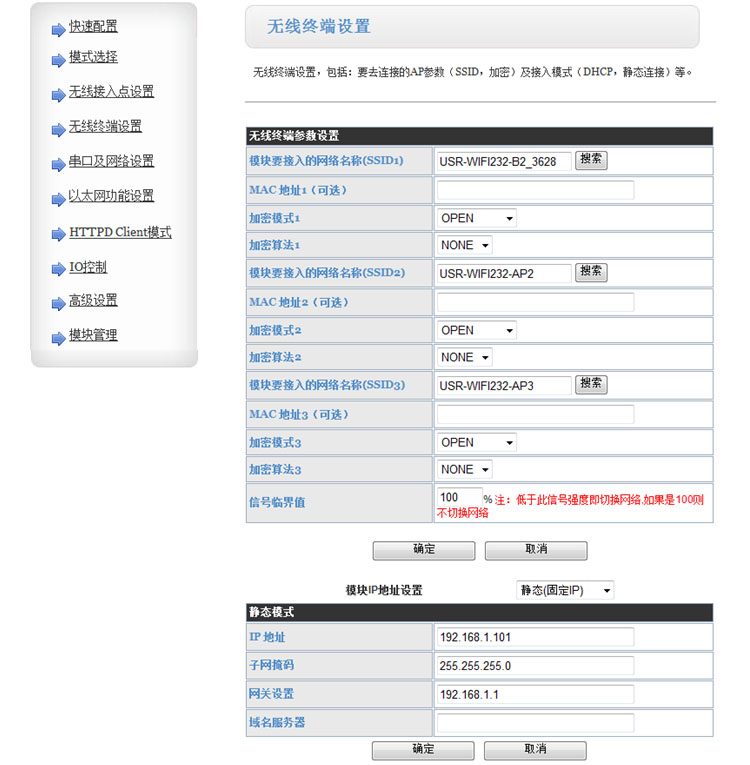

5、無線終端設置頁面
無線終端接口，即 STA 接口。網關可以通過 STA 接口接入到其它無線網絡中，設置如下圖：
該頁設置包括二個表，上面一個是 STA 的無線設置，包括要連接的 AP 的 SSID，安全設置等。下面一個表為網絡連接模式設置，包括 DHCP 及靜態連接模式。

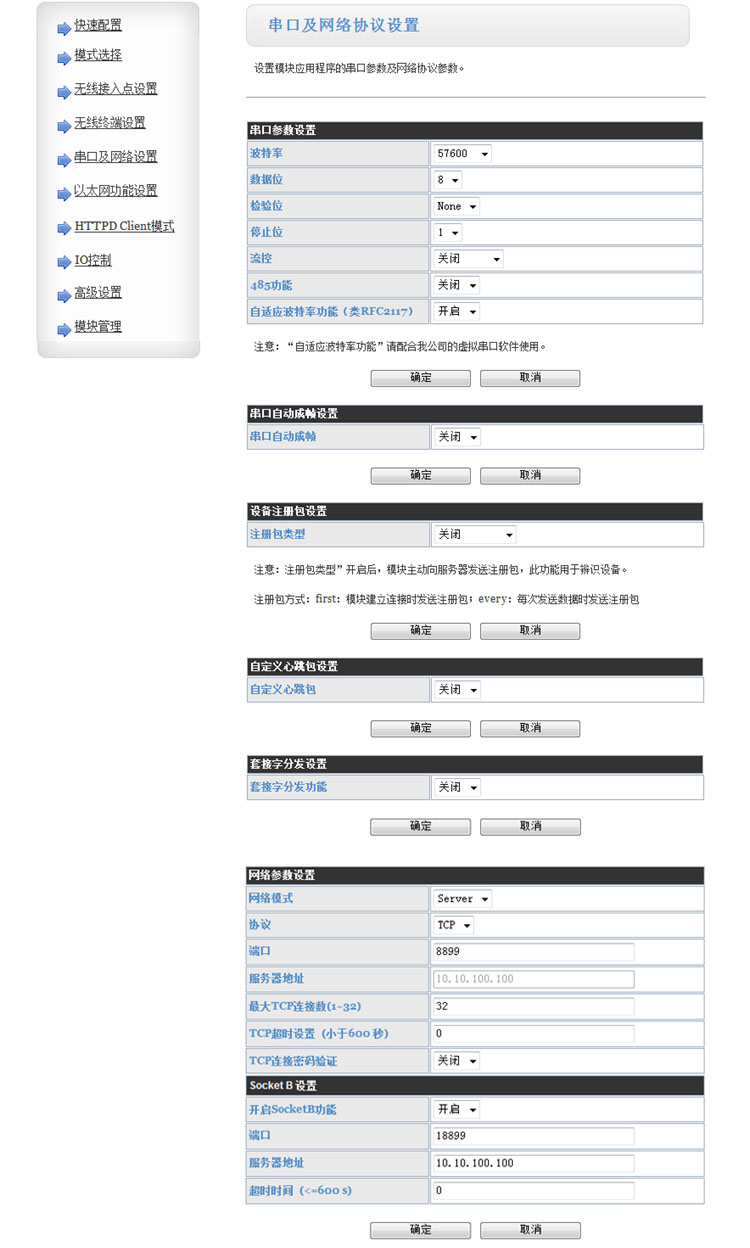

6、串口及網絡設置頁面
串口及網絡參數的設置包括：串口參數的設置、自動成幀設置、以太網功能設置、設備 id 設置及網絡協議的設置。
<說明>：
網絡側可以設置 4 種模式：TCP Server、TCP Client、UDP server、UDP client。
當模塊被配置為 UDP Server 端后，模塊會記憶最后一次通信的 UDP Client 端，并且跟最后一次的 UDP Client端通信。而 UDP Client 模式則只會跟目標 IP 和端口通信。當設置成 TCP Server 時，不需要輸入 IP 地址。對于其它設置，需要在 IP 地址處填入需要連接的對方 IP 地址。端口處填入協議端口號，通訊兩端的端口號必須相同。
Socket B 只能作為 TCP Client 端與服務器通信。
TCP 連接密碼驗證：當網關工作在 TCP Server 模式，對連接過來的 TCP Client 進行密碼驗證。
注意：此驗證只在網關作為 TCP Server 時起作用。當開啟后，TCP Client 連上網關的 TCP Server 時，第一條發往模塊的數據是密碼加回車換行。密碼是登陸網頁時的密碼默認是“admin”。例如默認時發送的第一條數據應該為“0x61 0x64 0x6D 0x69 0x6E 0x0D 0x0A”（16 進制）。

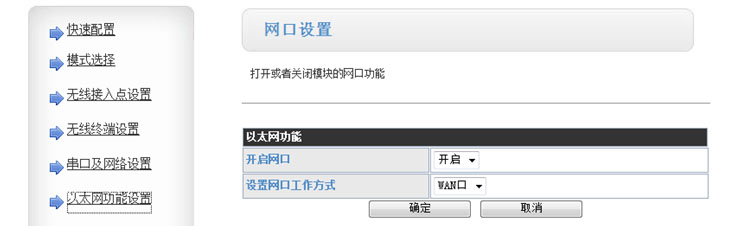

7、以太網功能設置頁面
本頁面用來設置模塊的以太網網口，網口是可以打開或是關閉的。而且可以設置成 WAN 口使用，這
樣模塊可以作為二級路由器，便于用戶組網。具體設置頁面如下：
8、HTTPD Client 模式頁面
預留功能，暫未定義。
9、 IO 控制頁面
預留功能，暫未定義。

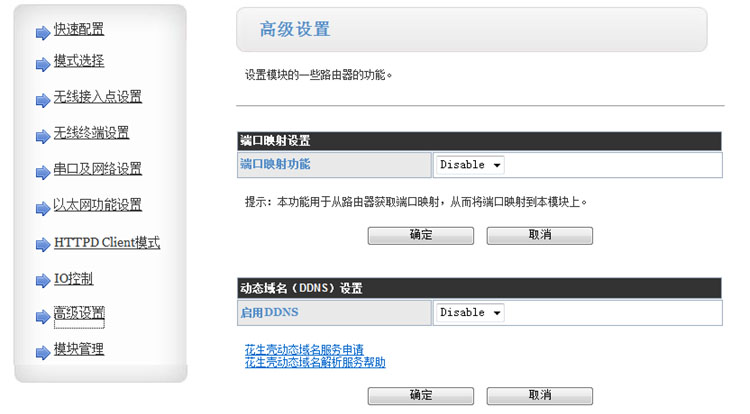

10、高級設置頁面
高級設置頁面下，用戶可以設置端口映射和 DDNS 功能，而不用去路由器上設置，減少了設置的復雜
度，端口映射和 DDNS 配合使用，可以在公網環境內，通過輸入花生殼域名和端口，就能快速方便的
找到模塊的。
注：由于花生殼協議修改，目前暫不支持！

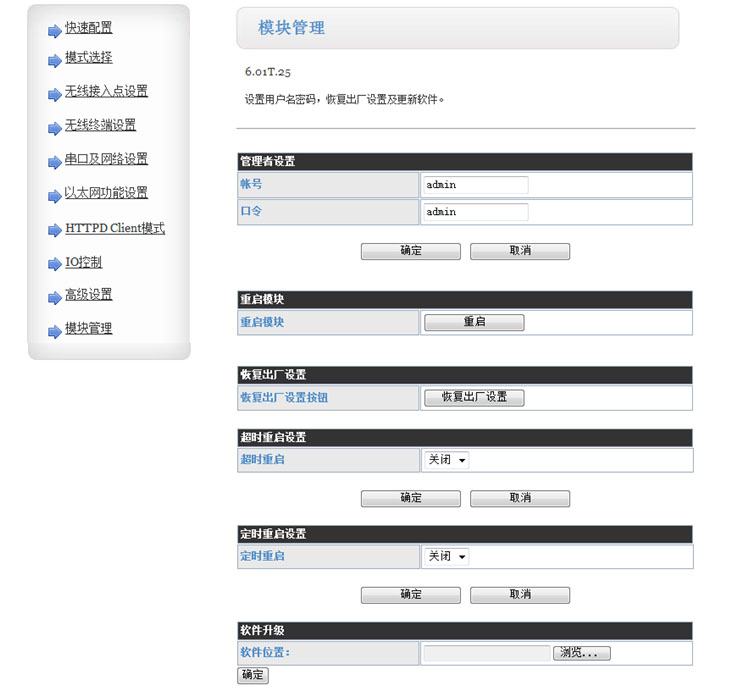

11、模塊管理頁面
模塊管理包括用戶名/密碼設置，重啟、恢復出廠設置、超時重啟、定時重啟以及軟件升級功能。
<說明>：
“重啟模塊”按健：當用戶在不同的頁面設置參數后，點擊“確定”來確定設置的參數，但這些設置
必需在用戶點擊模塊管理頁面的“重啟”后才會生效。點擊“重啟”后，模塊會復位重起，并且刷新
內存里的原有配置信息。
工業物聯網關(M-LINK)SP-WG200A組網及應用
本章著重介紹網關的組網方式，可以幫助您對產品網絡部署及應用有一個整體的認識。
一、工業物聯網關無線組網方式
網關可以配置為無線 STA，也可以配置成 AP。
設置方式如下：

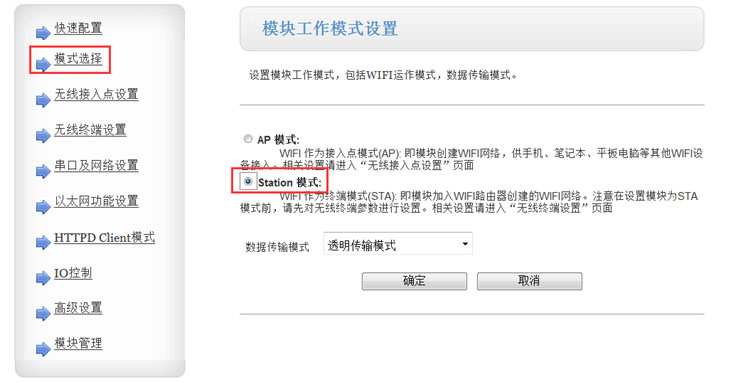

舉例，登錄網關內置網頁，進入模式選擇頁面，選擇 Station 模式（將網關設置為 STA 模式），如下：

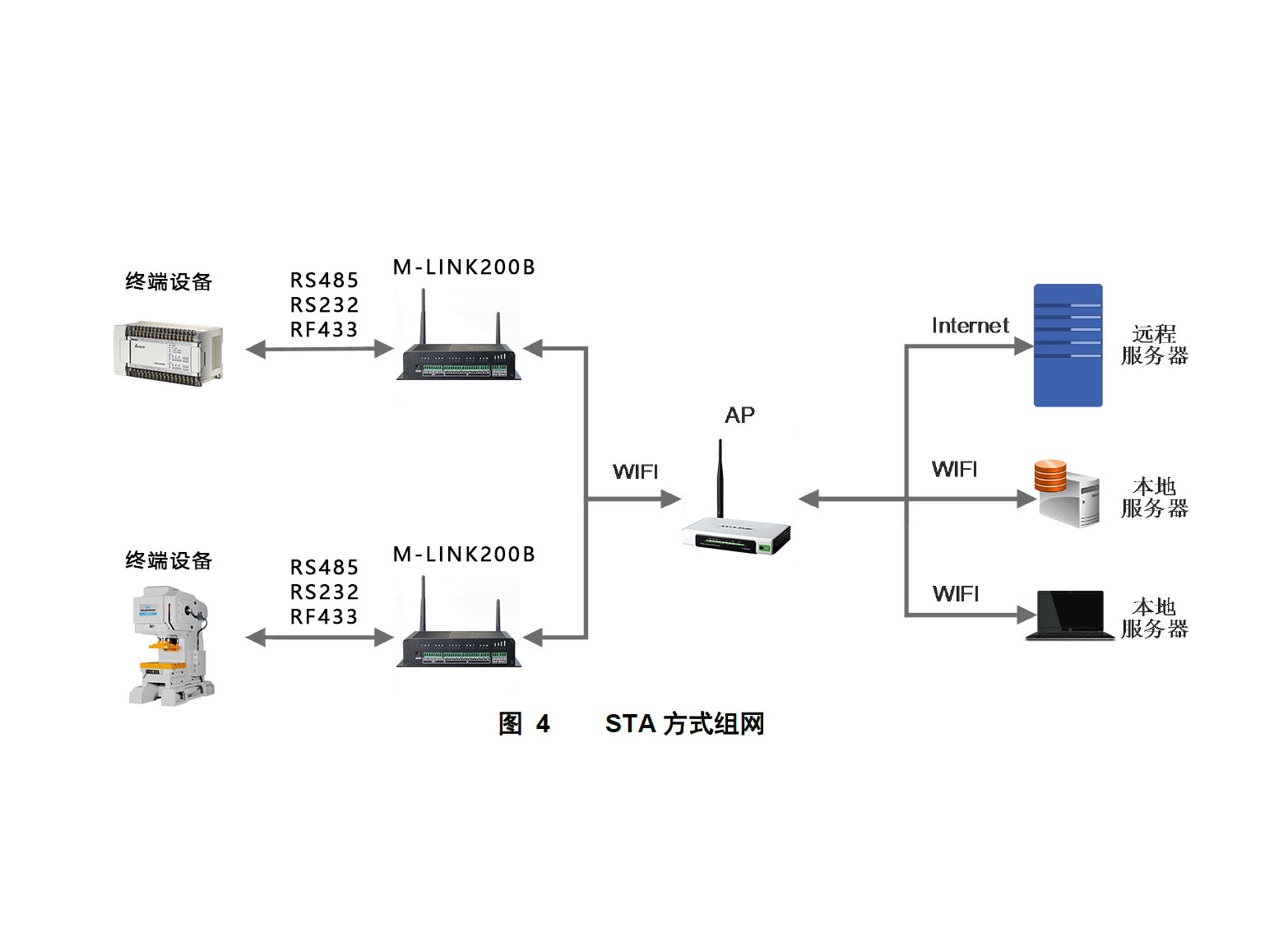

1、 基于 STA 的無線網絡
網關作為 STA 是一種最常用的組網方式，由一個路由和多個 STA 組成一個無線網絡，所有的STA 都以 AP 做為無線網絡的中心，STA 之間的相互通信都通過 AP 轉發完成。如果 AP 已經接入外部網絡，則設備數據可以傳輸到外網的服務器。如下圖：
2、基于 AP 的無線網絡
模塊作為 AP 模式，可以通過手機/PAD/電腦在無需任何配置的情況下，快速接入模塊進行數據傳遞。
另外，還可以登陸網關的內置網頁進行參數設置。

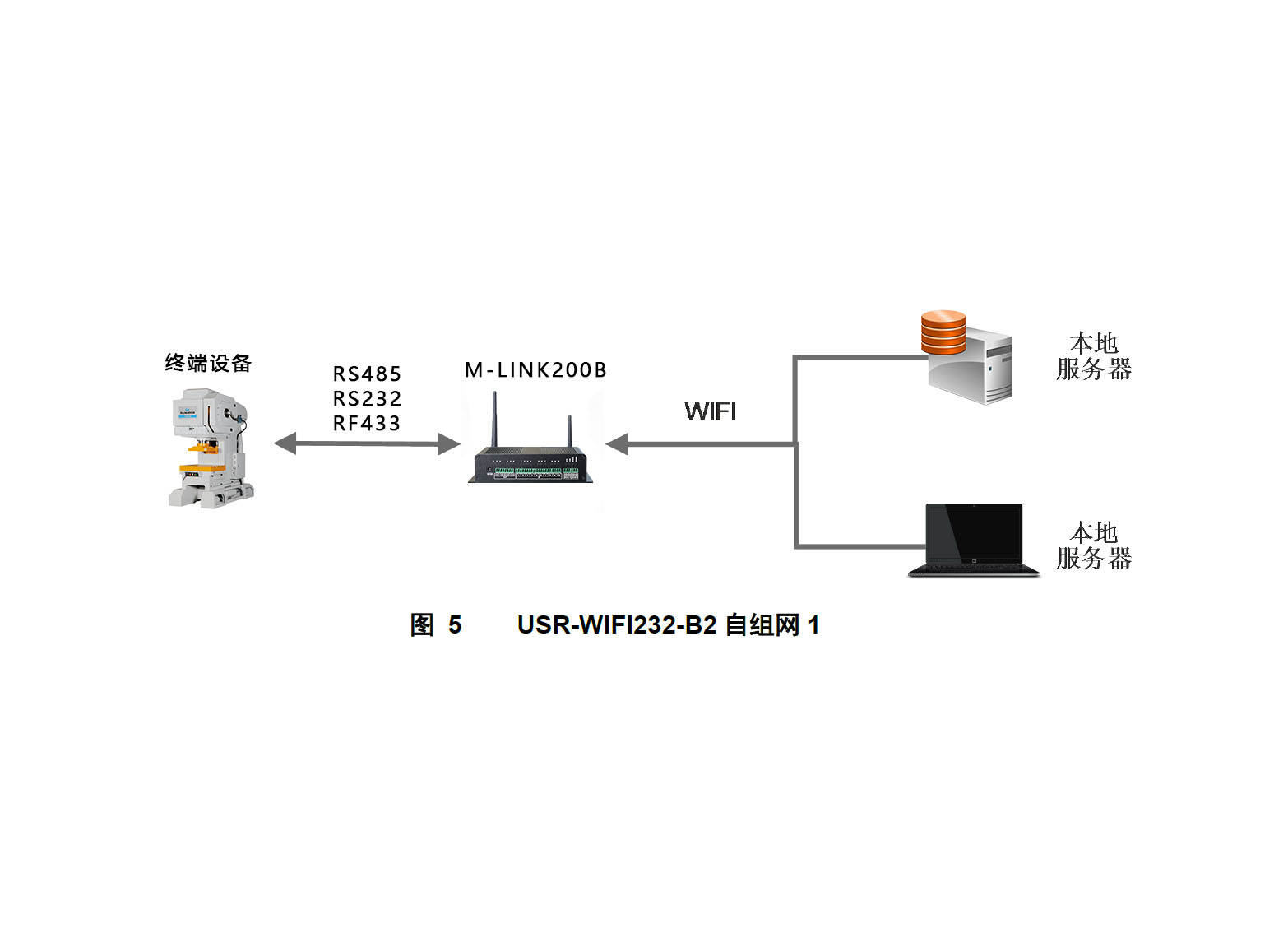

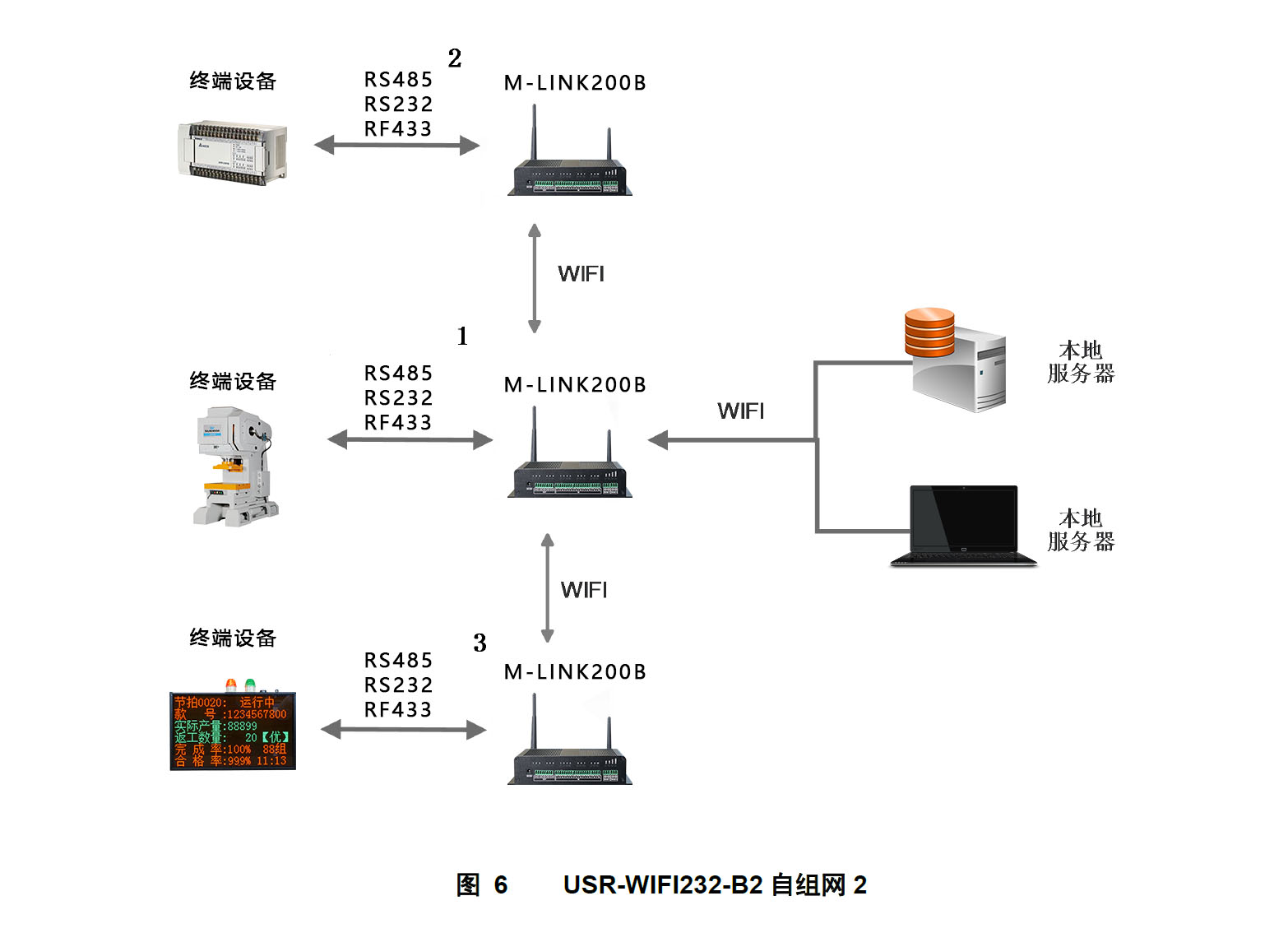

模塊 TCPA 默認參數：TCP,Server,8899,10.10.100.254，手機/PAD/電腦端作為 TCP Client 連接，即可通信。多個網關可以通過自組網的方式輕松實現擴大整個無線網絡的覆蓋范圍，如下圖，編號為 1的 USR-WIFI232-B2 模塊作為一個 AP 使用， 2、 3 號模塊及電腦作為 STA 連到 1 號模塊上，這樣所有網關都可以通過電腦進行管理。
注意：作為 STA 的網關，在類似的應用需要保證 LAN IP 與從 AP 獲得的 WAN IP 地址不在同一網
段，否則將無法正常通信。
二 、工業物聯網關以太網接口組網
網關提供一個 100M 以太網接口，通過這個 100M 以太網接口，用戶可以實現 WIFI 口、串口、以太網口，三個接口互通。為了降低功耗，以太網功能默認是關閉的，可以登陸網關的內置網頁開啟以太網接口，并可設置網口工作方式為LAN或WAN，如下圖：

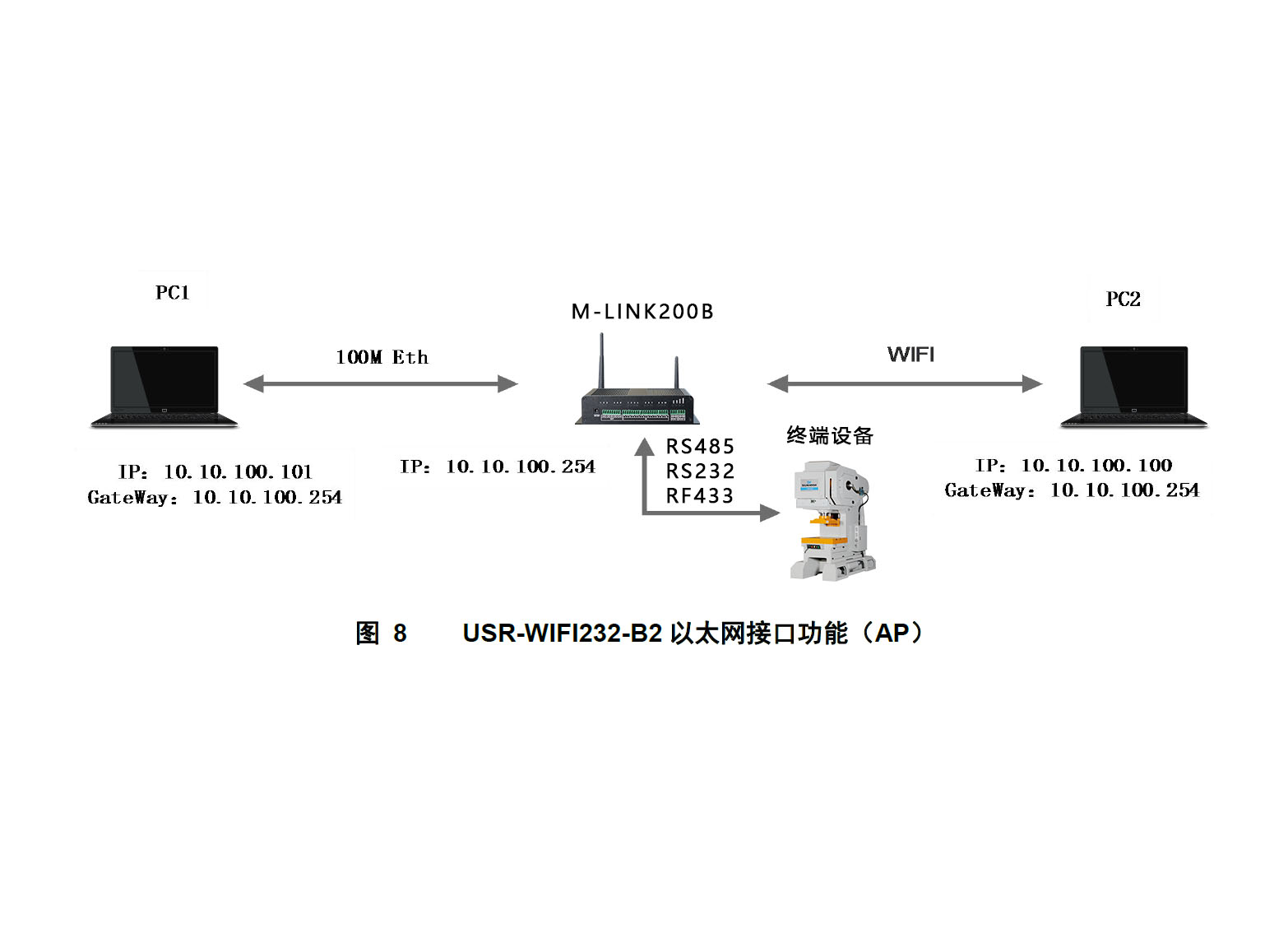

1、網關以太網接口功能（AP LAN）
網關模塊作為 AP，以模塊為中心組成一個網絡，網絡中所有設備的 IP 地址與模塊工作在同一個網段，可以互通。

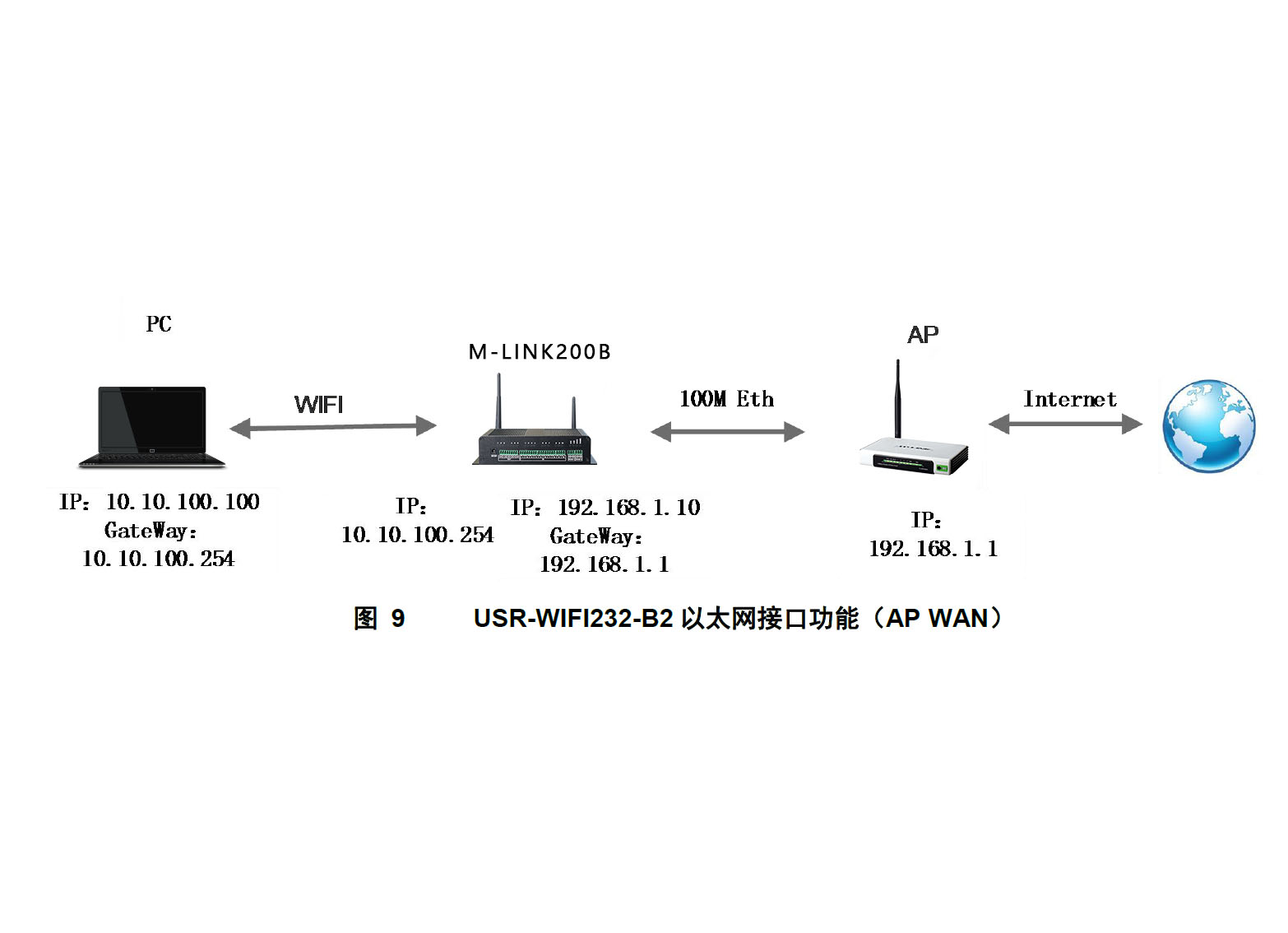

2、網關以太網接口功能（AP WAN）
網關模塊做為 AP，以太網接口設置為 WAN 口，連接至可上外網的路由上，開啟 DHCP 服務器功能，此時網關作為二級路由器使用，PC 或者其他智能手持設備連接模塊 AP 即可上網，此時網關默認 AP通常為 USR-WIFI232-B2_xxxx，無加密，可以通過網頁進行設置。網關連到 AP 后，從 AP 處獲得 IP 地址（如圖 192.168.1.10）。網關本身組成一個子網（默認 10.10.100.254），以太網接口上的設備由模塊分配地址（如圖 10.10.100.100）如下圖：
注意：需要保證設置的 LAN IP 地址不能與網關從 AP 獲得的 WAN IP 地址在同一網段！
3、Socket 通信
Socket A 的工作方式包括：TCP Server、TCP Client、UDP Server、UDP Client，目前 Socket B 只支持 TCPclient。

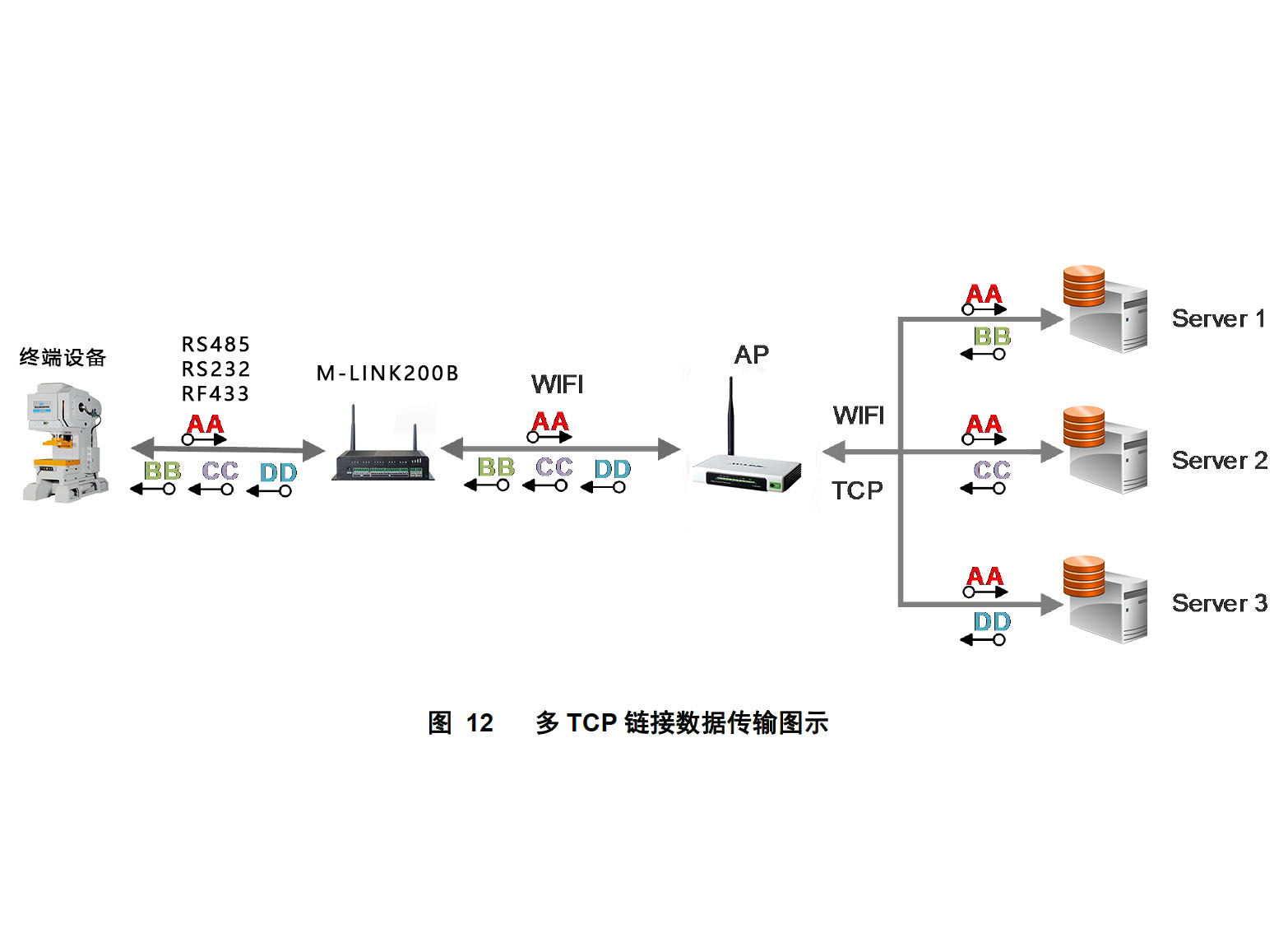

當 Socket A 設置成 TCP Server 時，可支持最多達到 32 個 TCP Client 的 TCP 鏈路連接。在多 TCP 鏈路連接方式下，從 TCP 傳輸的數據會被逐個轉發到串口上。從串口上過來的數據會被復制成多份，在每個 TCP 鏈接轉發一份。具體數據流程圖所示：
工業物聯網關(M-LINK)SP-WG200A通訊協議（范例）
表3.5 讀ID/IC卡及參數
主機指令 | 3A 00 01 00 02 03 44 00 01 01 86 | ||
START | 0x3A | 1字節 | 固定（下行幀起始碼） |
目的ID號 | 0x0001 | 2字節 | 目的地址=0x0001 (可變) |
本機ID號 | 0x0002 | 2字節 | 本機地址=0x0002 (可變) |
產品標識符 | 0x03 | 1字節 | 可變(工位終端=0x03) |
基本命令碼 | 0x44 | 1字節 | 固定 |
重發次數 | 0x00 | 1字節 | |
數據長度 | 0x01 | 1字節 | |
數據序號 | 0x01 | 1字節 | |
校驗和 | 0x86 | 1字節 | 校驗和=校驗和之前所有字節累加和（取低8位） |
表3.6 讀ID/IC卡及參數返回數據
從機返回 | 2A 00 02 00 01 03 44 00 05 01 00 00 00 01 7B | ||
START | 0x2A | 1字節 | 固定（上行幀起始碼） |
目的ID號 | 0x0002 | 2字節 | 目的地址=0x0002 (可變) |
本機ID號 | 0x0001 | 2字節 | 本機地址=0x0001 (可變) |
產品標識符 | 0x03 | 1字節 | 可變(工位終端=0x03) |
基本命令碼 | 0x44 | 1字節 | 固定 |
重發次數 | 0x00 | 1字節 | |
數據長度 | 0x05 | 1字節 | 可變 |
數據序號 | 0x01 | 1字節 | |
卡號 | 0x00 0x00 0x00 0x01 | 4字節 | 讀到的卡號(十六進制) |
校驗和 | 0x7B | 1字節 | 校驗和=校驗和之前所有字節累加和（取低8位） |
 |
