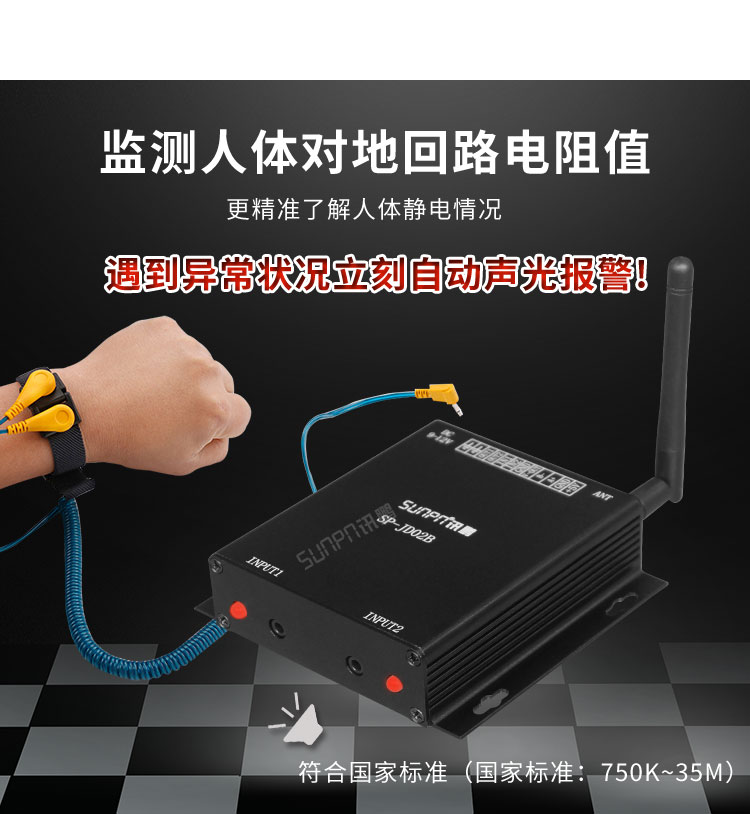

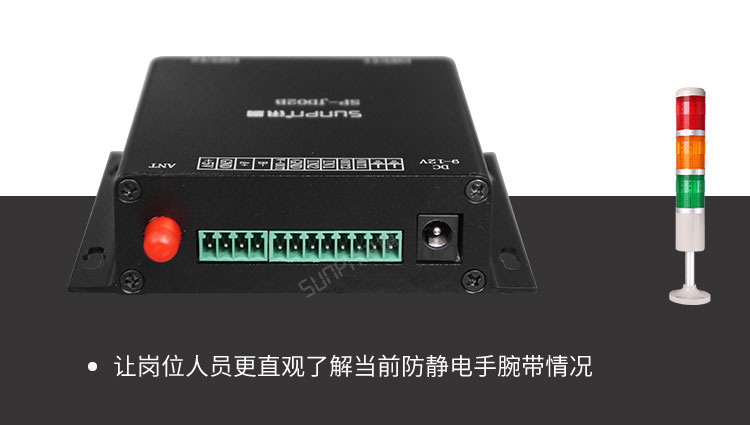

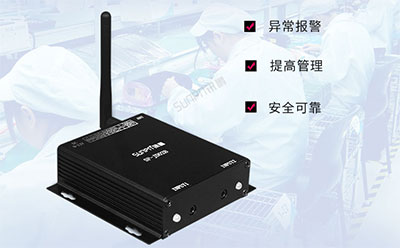

訊鵬科技自主研發SP-JD02B靜電手腕帶監控儀能實時監測操作人員佩戴腕帶的情況及人體對地回路電阻，遇到異常狀況立刻自動聲光報警，可同時通過通訊接口將監控數據傳達給企業管理系統，便于在線監控、統計、處理，確保靜電防護安全有效。 防靜電監控系統自帶輸入/輸出功能，可做其它信號控制或者外接警示燈，讓崗位人員更直觀了解當前防靜電手腕帶情況；每臺監測儀可同時接兩路防靜電手腕帶，方便靠近的兩個工位共用一個監測儀，節省企業成本。
一、防靜電手腕帶的工作原理
它由腕環及接地線組成，腕環與皮膚直接接觸，通過五金片與接地線串接形成靜電通道，接地線中配有1MΩ的安全電阻，人體皮膚與手腕帶上的導靜電材料直接接觸，當手腕帶接地時，通過接地系統將人體運動產生的靜電迅速泄放
二、防靜電手腕帶的作用
1、防靜電手腕帶系統是人體靜電控制的最重要，也是最主要的手段。
2、防靜電手腕帶的主體結構是一條兆歐接地線：提供人體接地與觸電限流保護。
視頻右下方窗口，支持全屏播放
防靜電監測系統，其實也就幾十年的歷史，最早是半導體產品良率太低，但是一直不知道為什么，直到顯微鏡的發展看到了內部的損傷，才知道靜電對于電子產品的危害很大。于是防靜電監測系統快速的發展起來，產品不但設計上就有很強的防靜電能力，而且生產過程中也處處都能夠將靜電損失降低。
靜電產生的電壓是恒定的、均衡的？環境不同也會造成電壓的不同，尤其是濕度，濕度越大電壓越低；而受環境或電場的影響，表面電荷分布多數也不是均勻的；人在地面上走動時候要比靜止產生的靜電電壓高，越快越高；設備運轉時候產生的感應電，也是靠近強電這一端電場強，遠端弱。所以很多時候我們無法肉眼來看，為了確保生產和人員的安全就需要我們自己及時用防靜電監測系統來進行實時的監測。
訊鵬防靜電監測系統新增加人體對地回路電阻，也就是我們使用雙回路靜電手環，2個觸點同時接觸皮膚，一路觸點為地線；另一路觸點為回路檢測線，監控盒子通過測試曲線回路電阻，將人體串聯在電路內，即人體對地電阻。訊鵬防靜電監測儀監測人體對地的回路電阻值，精準了解人體靜電情況，遇到異常可立即自動聲光報警。

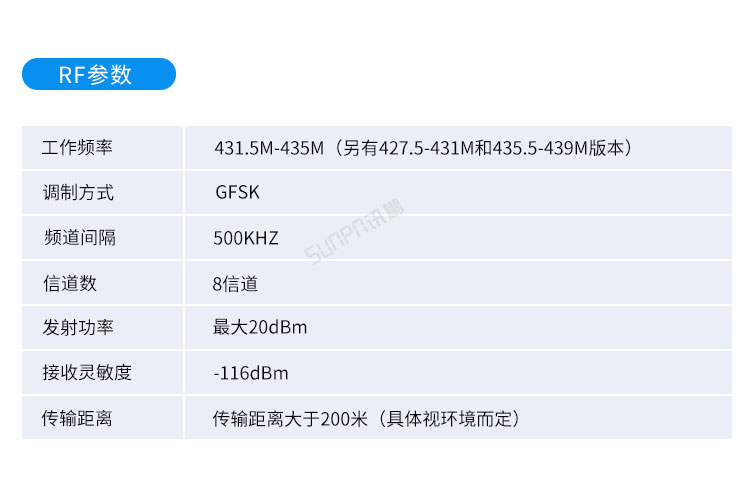

訊鵬防靜電監測系統采用RF433無線收發模組，采用射頻技術，也叫RF433射頻小模塊，采用全數字科技生產的單IC射頻前端與ATMEL的AVR單片機組成，可高速傳輸數據信號的微型收發信機，無線傳輸的數據進行打包﹑檢錯﹑糾錯處理。
、
防靜電監控系統預留輸入輸出接口用于外部設備或用戶電路與CPU之間進行數據、信息交換以及控制，使用時應使微型計算機總線把外部設備和用戶電路連接起來，有更大的擴展空間可供選擇。
訊鵬防靜電監測系統手腕帶采用獨特的雙并線防靜電材料經過特殊工藝制造，相較于普通接地線摩擦電壓更小，具備更好的防靜電功效，能使靜電損害風險降至最低；接地線使用彈弓圈形繞制，不占用使用空間，自由調節操作距離，拉直后又可恢復原狀。主要被應用用于中、高端電子產品制程中的人體靜電防護。

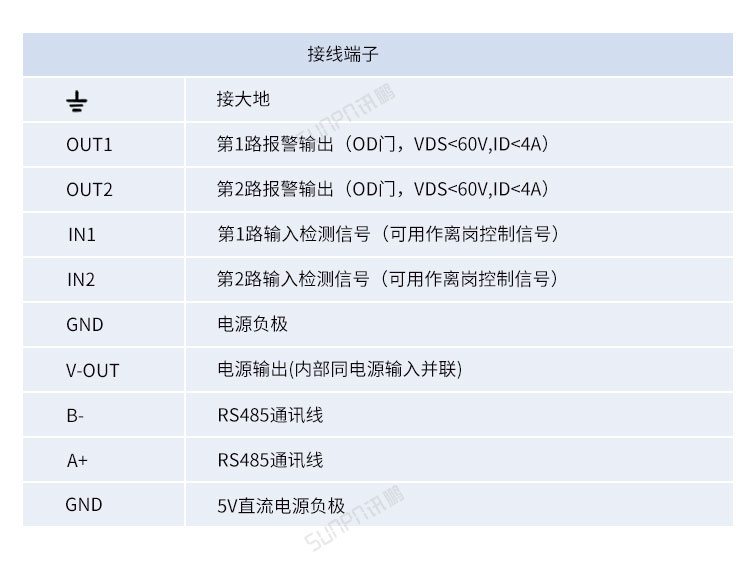

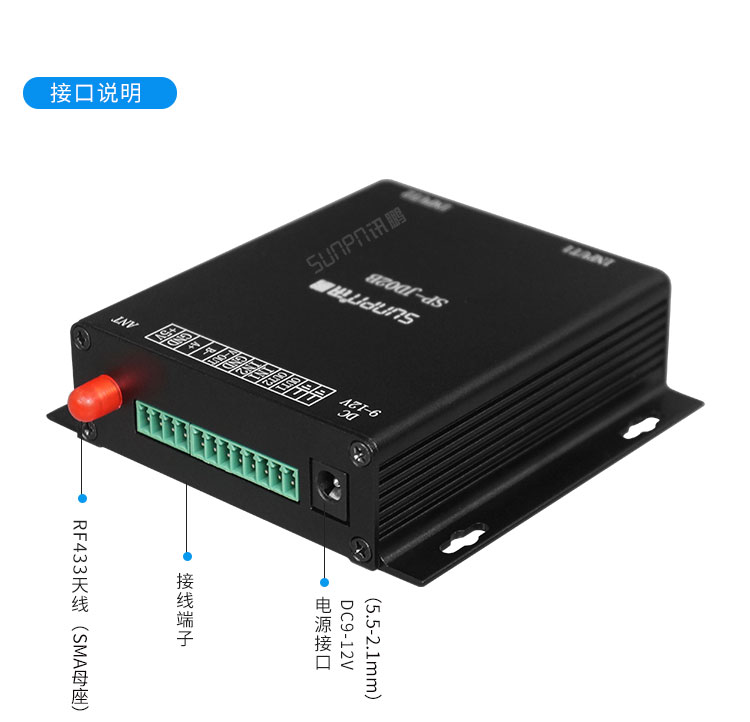

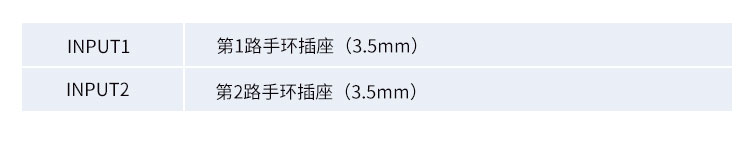

三、防靜電監測系統-接口說明

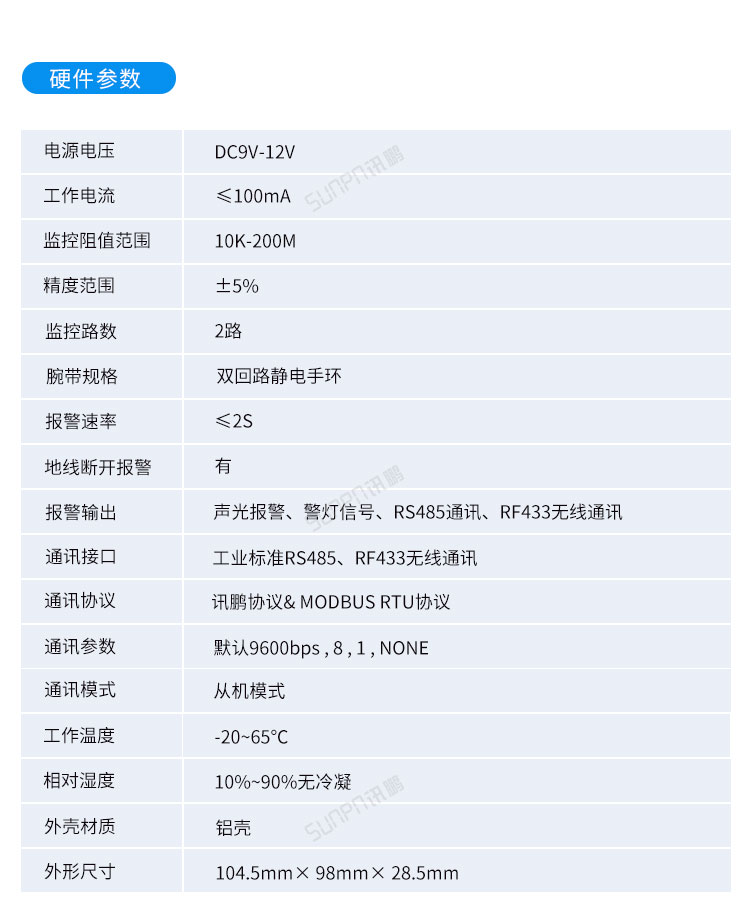

四、防靜電監測系統-硬件參數
五、防靜電監測系統-使用說明

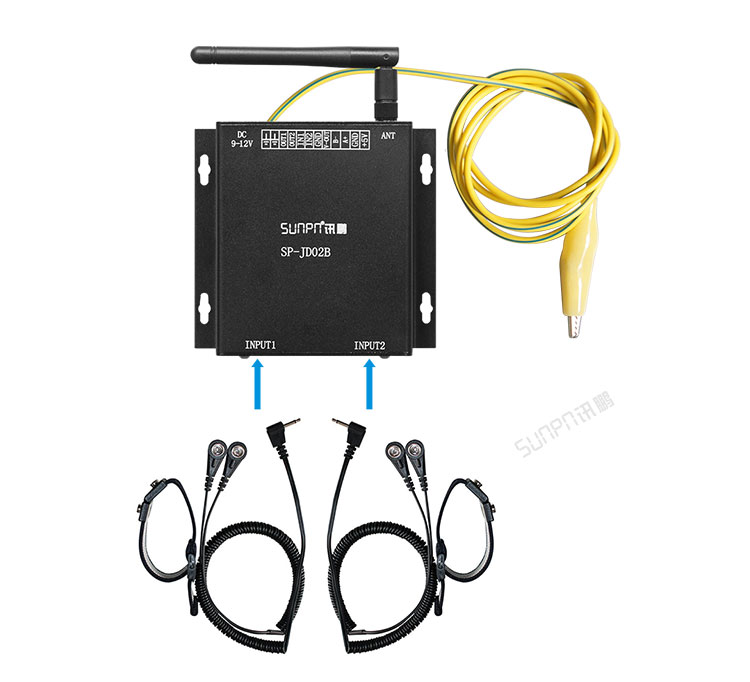

1.將靜電手腕帶監控儀安裝在操作臺面合適的位置。
2.將鱷魚夾接地線可靠接入大地。

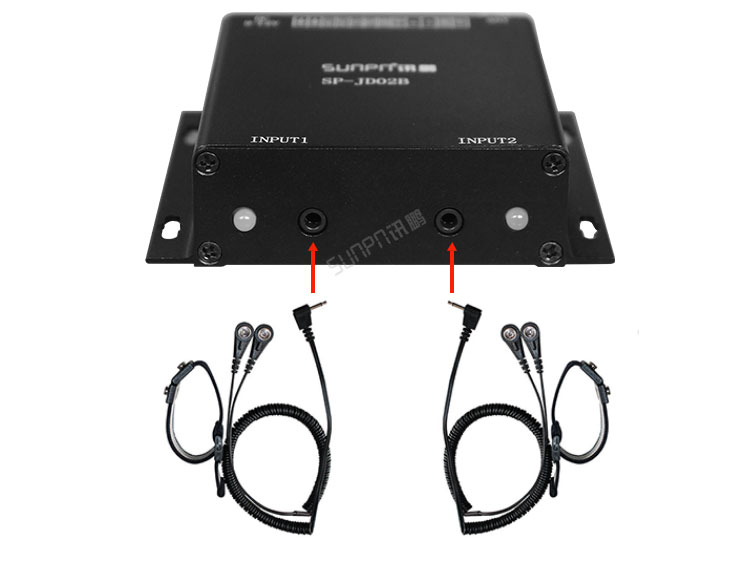

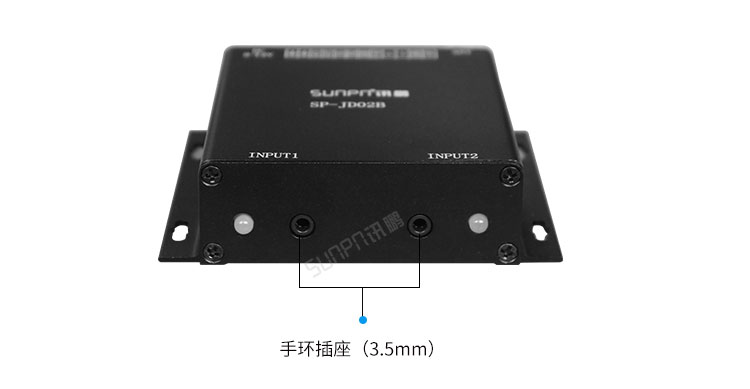

3.佩戴好手腕帶,使金屬片緊貼皮膚,將手腕帶的插頭插在INPUT插孔。
4.接通電源靜電手腕帶監控儀開始正常工作。

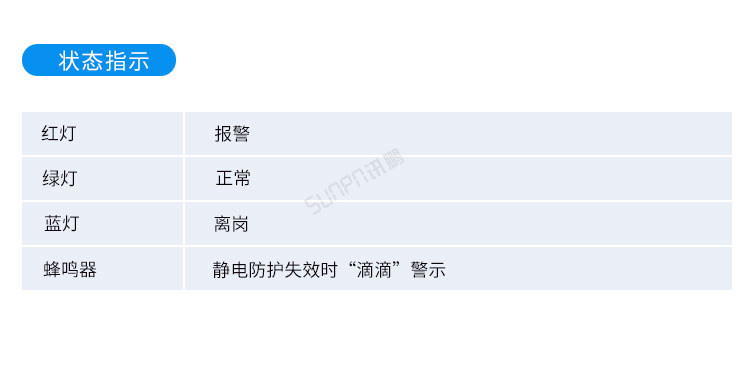

六、防靜電監測系統-狀態說明
1.正常狀態：PASS綠燈亮。
①手腕帶佩戴良好,手腕帶和接地系統良好,靜電防護有效。
2.報警狀態:FAIL紅燈亮和“滴滴”警報聲,靜電防護失效，應及時檢查及處理故障。
①手腕帶和手腕接觸松動或連接線損壞
②監控儀接入大地線脫落或接觸不良；
③配置的報警閥值過低或過高；
3.離崗狀態:離崗時藍燈亮，用于工位人員離開崗位處理其他事件。
①拔掉手腕帶插頭自動進入離崗狀態；
②外部輸入離崗控制信號也可進入離崗狀態；

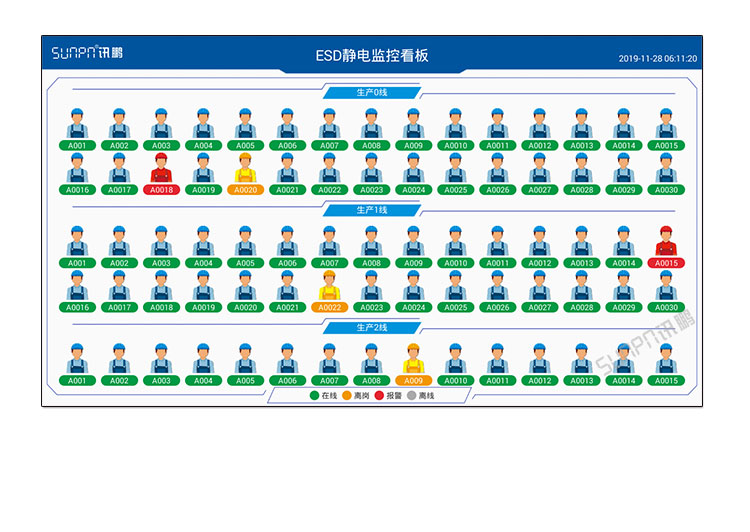

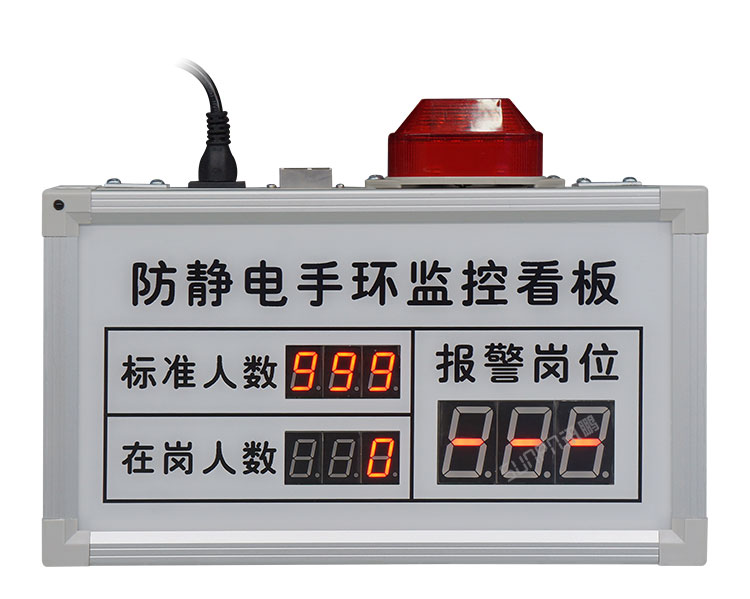

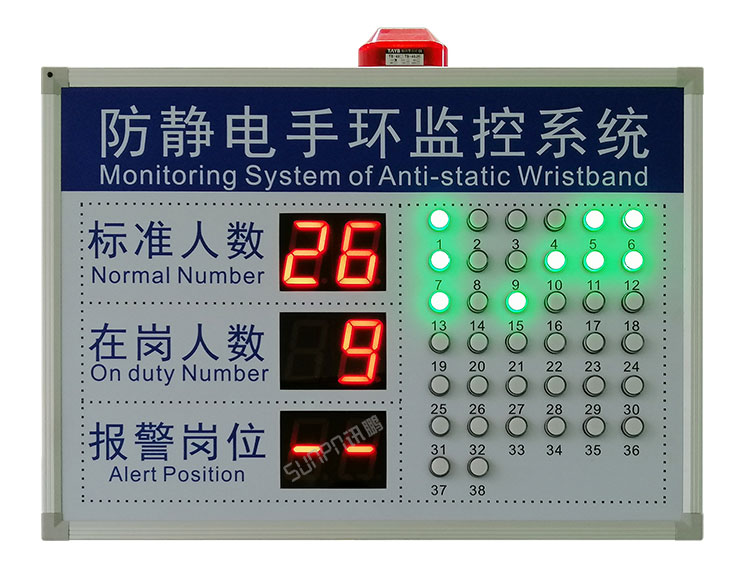

七、防靜電監測系統-系統架構

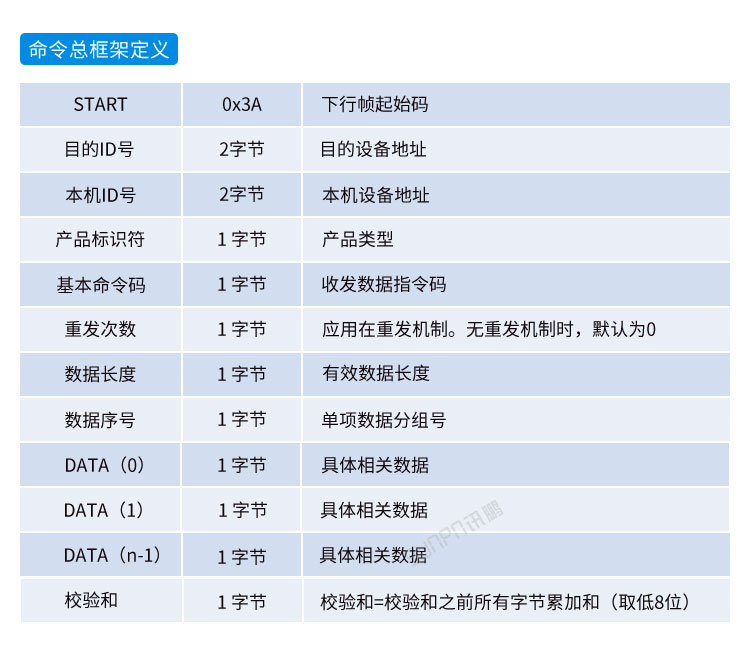

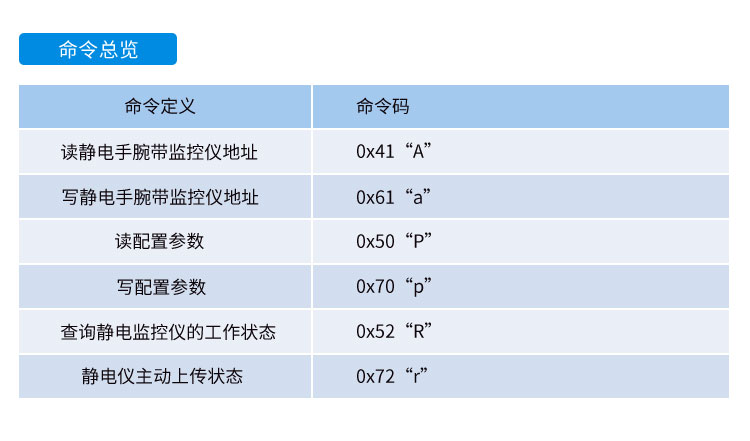

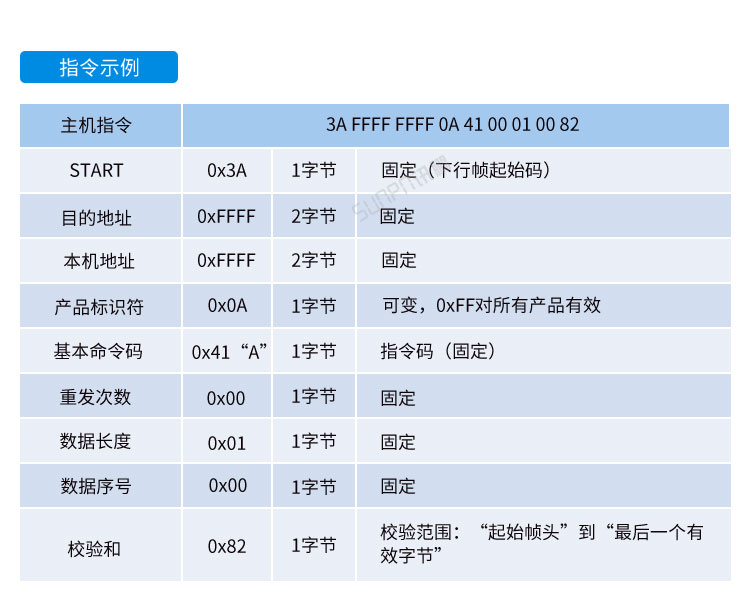

八、防靜電監測系統-通訊協議
九、防靜電監測系統-案例參考

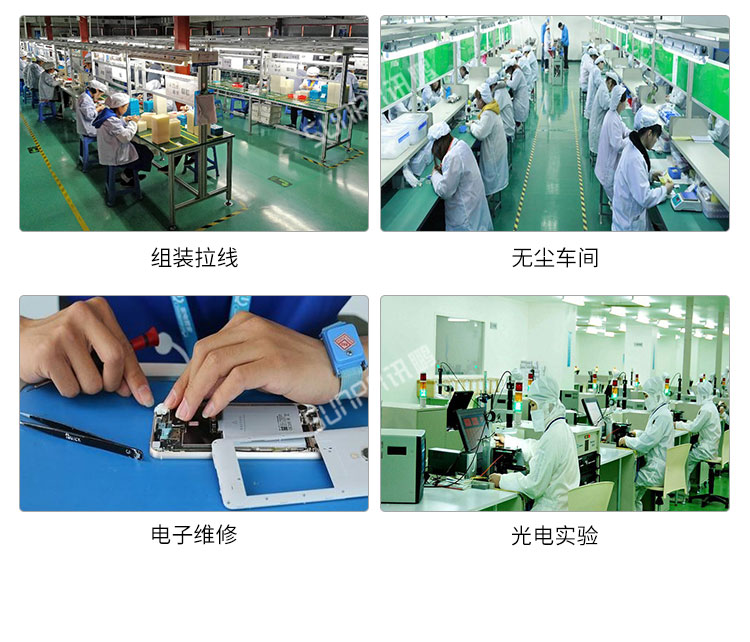

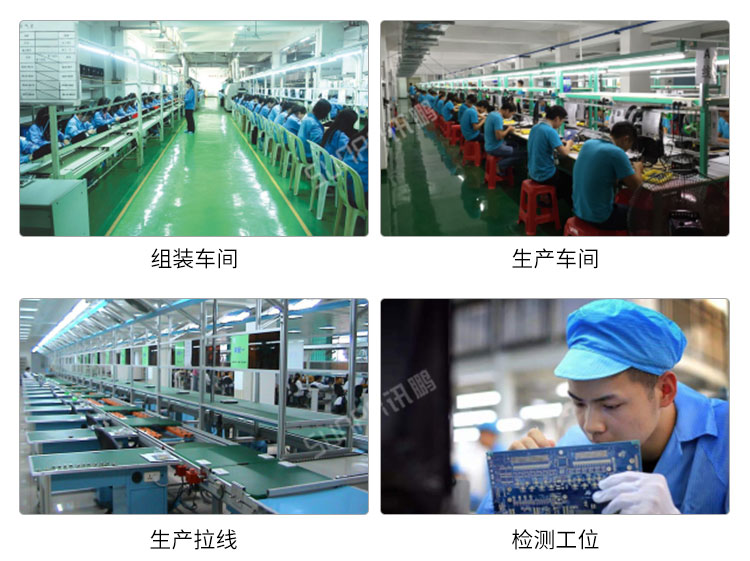

十、防靜電監測系統-應用領域
