我公司深圳市訊鵬科技由最初精益管理電子看板制造商全面轉型升級為數字化工廠硬件集成商。專為生產型企業提供一站式MES硬件定制方案及生產管理系統軟件開發。涉及生產現場的產量數據、設備與產線的運行狀態、人員信息的實時數據采集與監控。主要產品有：LED/LCD電子看板管理系統、無線安燈呼叫系統、SOP+多功能作業指導書系統、智能倉庫管理系統、智能工業網關、PLC設備數據采集器、MES專用工業平板、MES工位機、RFID射頻識別系統、條碼掃描器等。

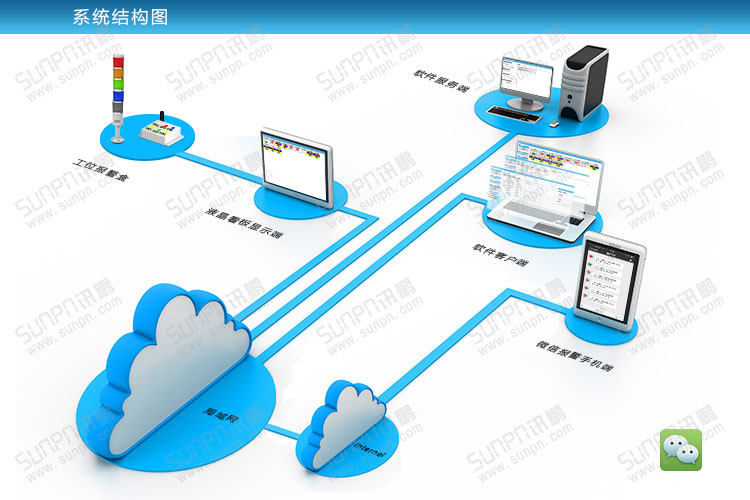

安燈系統拓?fù)鋱D
安燈系統構架描述
軟件服務器：存儲數據資料。
軟件客戶端：管理與查看數據。
工位操作端：通過按鈕盒操作報警、警燈同步顯示報警信息。
液晶看板顯示端：顯示工位報警數據。
手機查看端：通過微信公眾號接收工位報警信息。

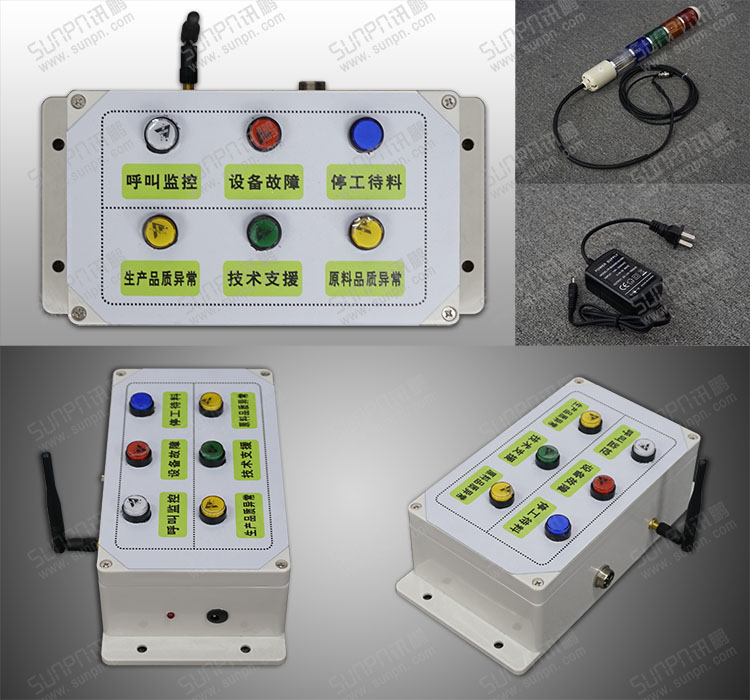

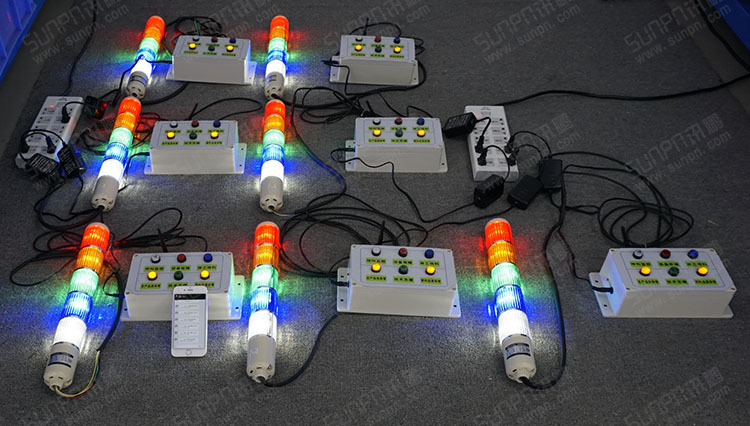

安燈系統工位報警操作端效果圖

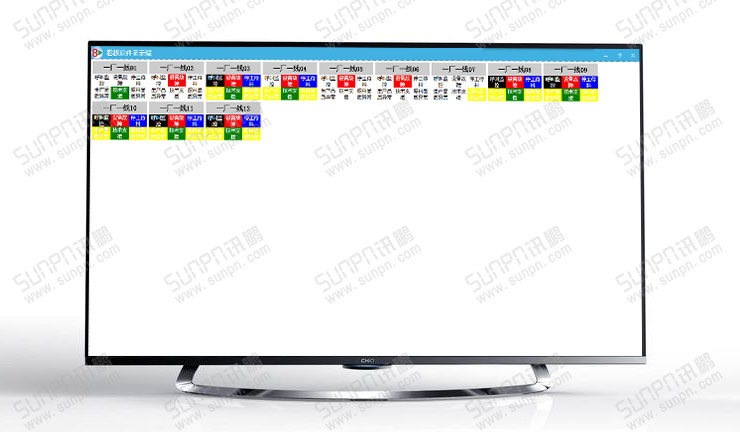

安燈系統液晶看板顯示端

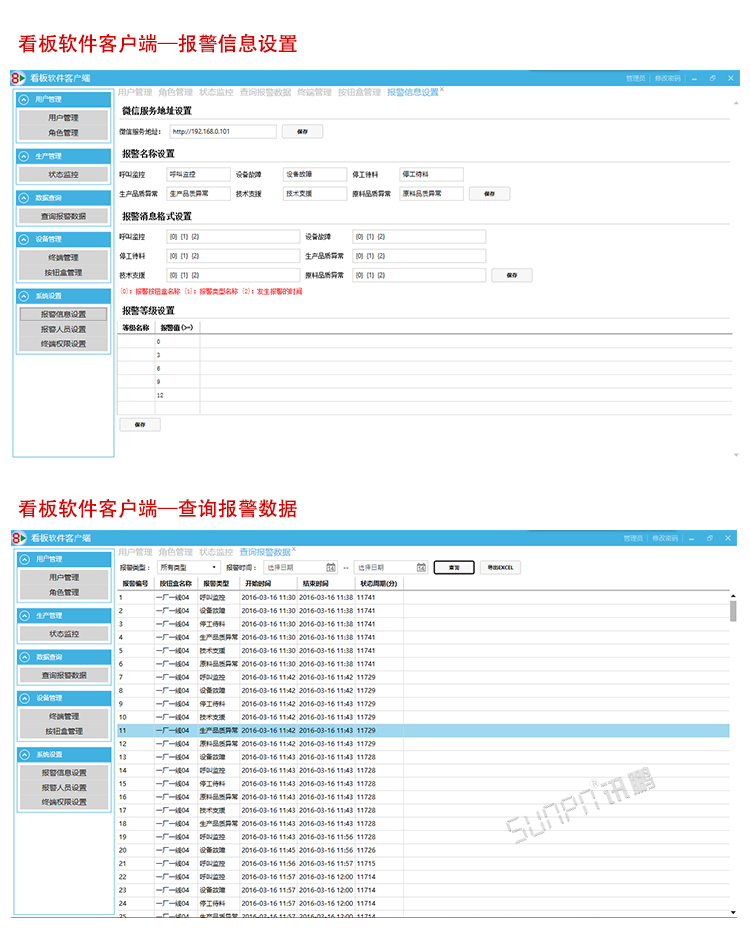

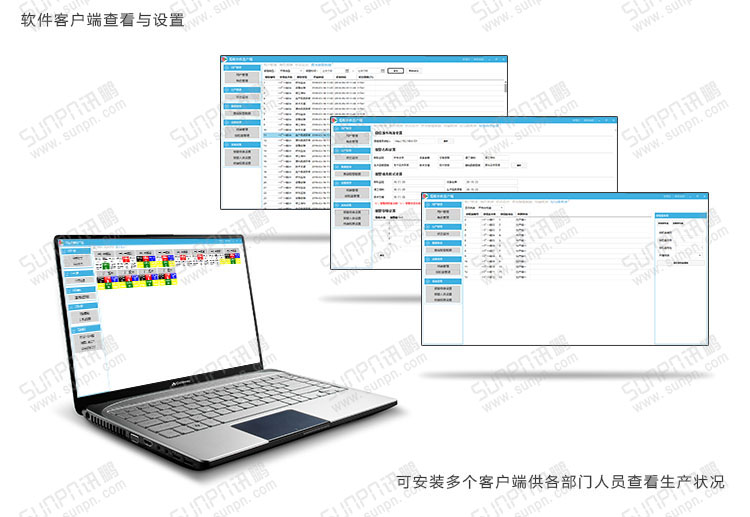

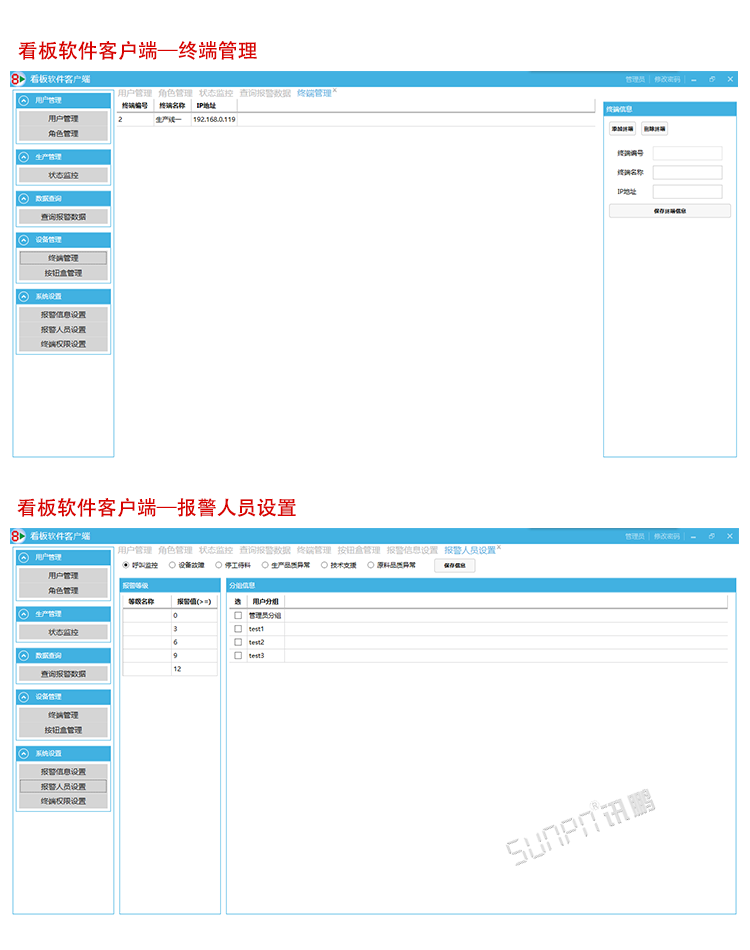

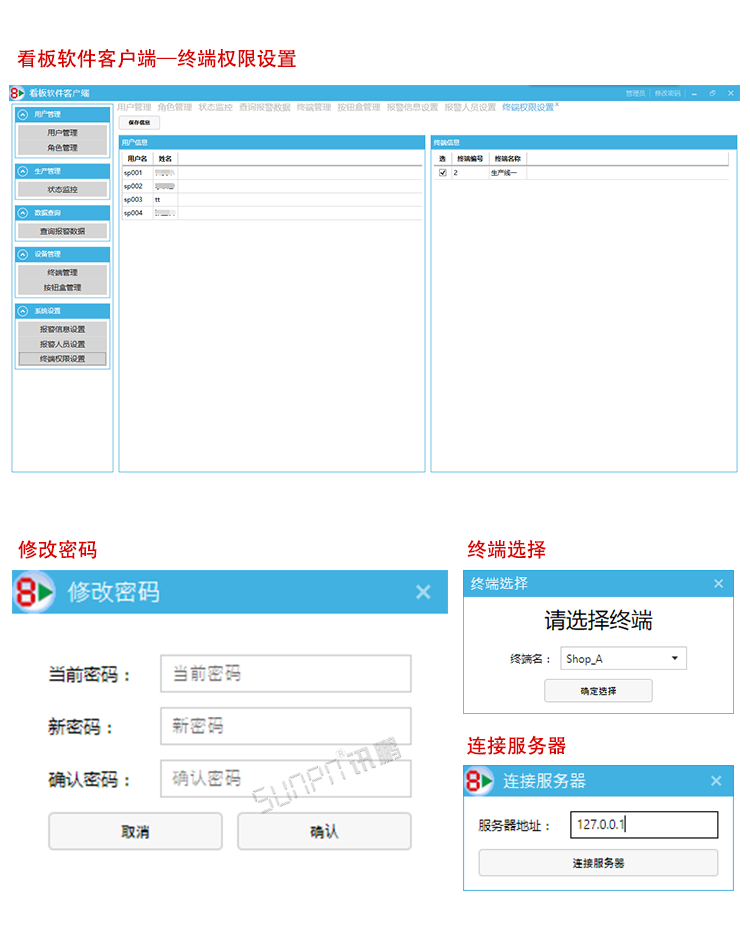

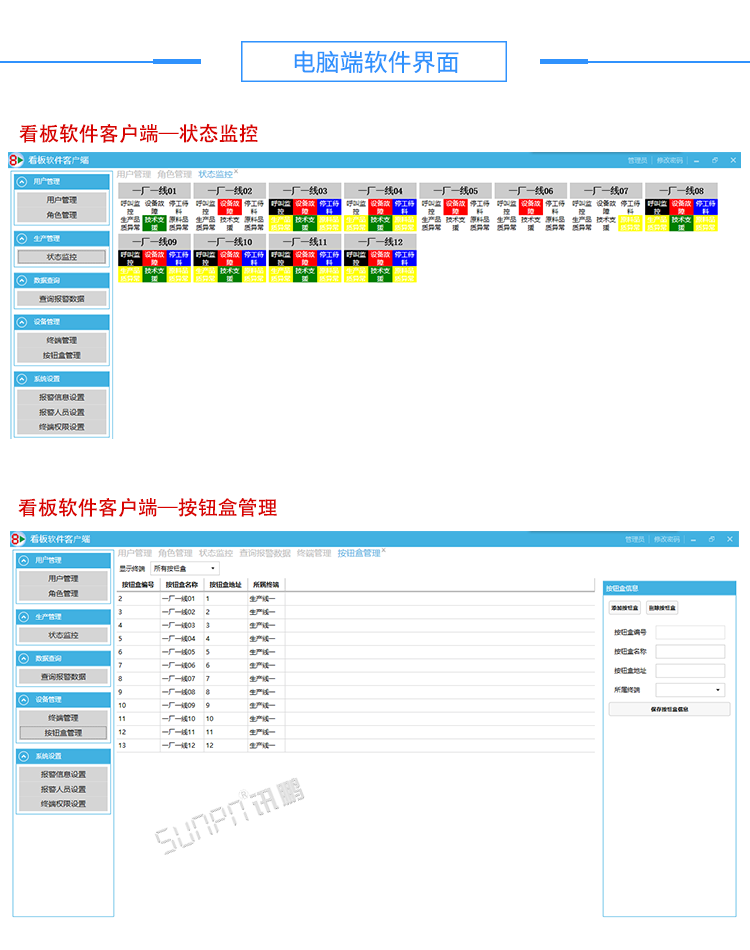

安燈系統軟件客戶端

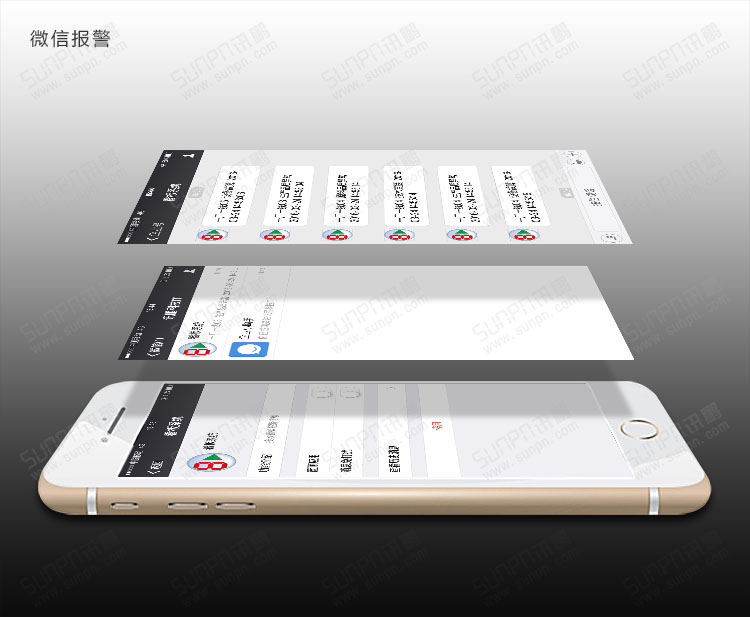

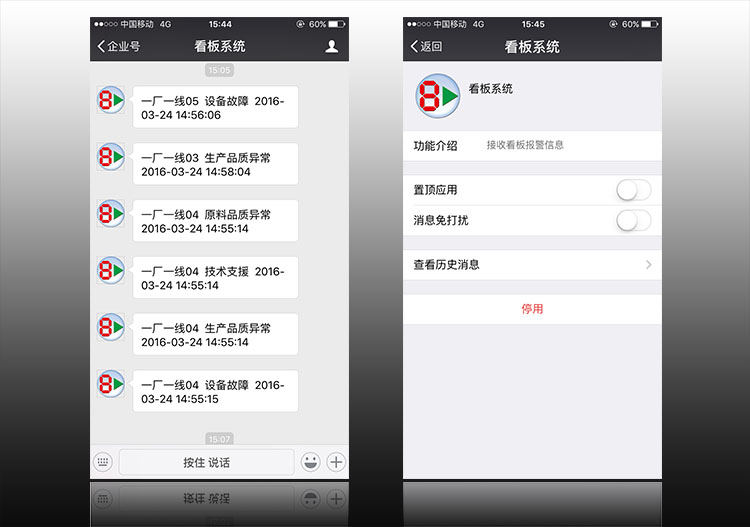

安燈系統手機微信端
安燈系統功能介紹

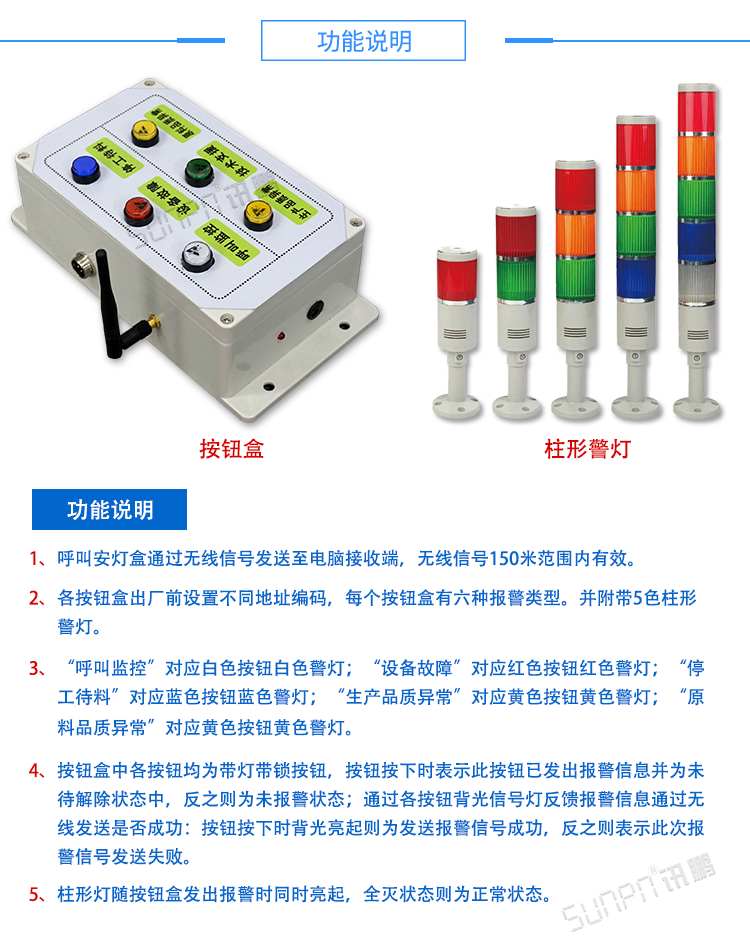

①功能說明：
a、呼叫安燈盒通過無線信號發送至液晶顯示接收端，無線信號150米范圍內有效。
b、各按鈕盒出廠前設置不同地址編碼，每個按鈕盒有六種報警類型。并附帶5色柱形警燈。
c、“呼叫監控”對應白色按鈕白色警燈；“設備故障”對應紅色按鈕紅色警燈；“停工待料”對應藍色按鈕藍色警燈；“生產品質異常”對應黃色按鈕黃色警燈；“原料品質異常”對應黃色按鈕黃色警燈。
d、按鈕盒中各按鈕均為帶燈帶鎖按鈕，按鈕按下時表示此按鈕已發出報警信息并為未待解除狀態中，反之則為未報警狀態；通過各按鈕背光信號燈反饋報警信息通過無線發送是否成功：按鈕按下時背光亮起則為發送報警信號成功，反之則表示此次報警信號發送失敗。
e、柱形燈隨按鈕盒發出報警時同時亮起，全滅狀態則為正常狀態。
②軟件說明：
a、軟件主體：現場采集報警信號客戶端、服務端軟件、后臺操作端軟件。
b、前端客戶端軟件：
* 可以設置接收按鈕盒地址碼范圍，以便根據實際情況調整按鈕盒分布，實現靈活調配。（此條要求已和技術溝通，須從無線模塊硬件上區分通訊信道。顧需提前確認好區域范圍內的數量）
* 可添加刪除按鈕盒以及每個地址碼對應的按鈕盒名稱。
* 可修改按鈕盒中每個按鈕對應的報警名稱，方便在后期靈活變更。
* 需要采集各按鈕盒各項報警的報警時間點，報警解除時間點，報警解除周期。
* 生成故障報警記錄編號，每次報警發出便生成相應的的報警編號。
c、服務端軟件：提供軟件數據庫表結構說明文檔。可供用戶在SQL數據庫中提取必要報警信息擴展軟件功能。
* 報警記錄：報警時間點、解除報警時間點。
* 微信推送報警時間、推送報警信息：具體報警地點（設置的按鈕盒名稱，如XX廠區X號線）、具體報警時間、具體的報警類型。
d、操作端軟件：通過微信企業號推送報警信息到相關人員微信號。
* 對按鈕盒可逐個設置不同的報警類型判斷報警等級的不同時間長度。
* 對按鈕盒可逐個設置不同報警類型、不同等級報警信息推送到一個或以上微信號中。。
安燈系統產品方案規格

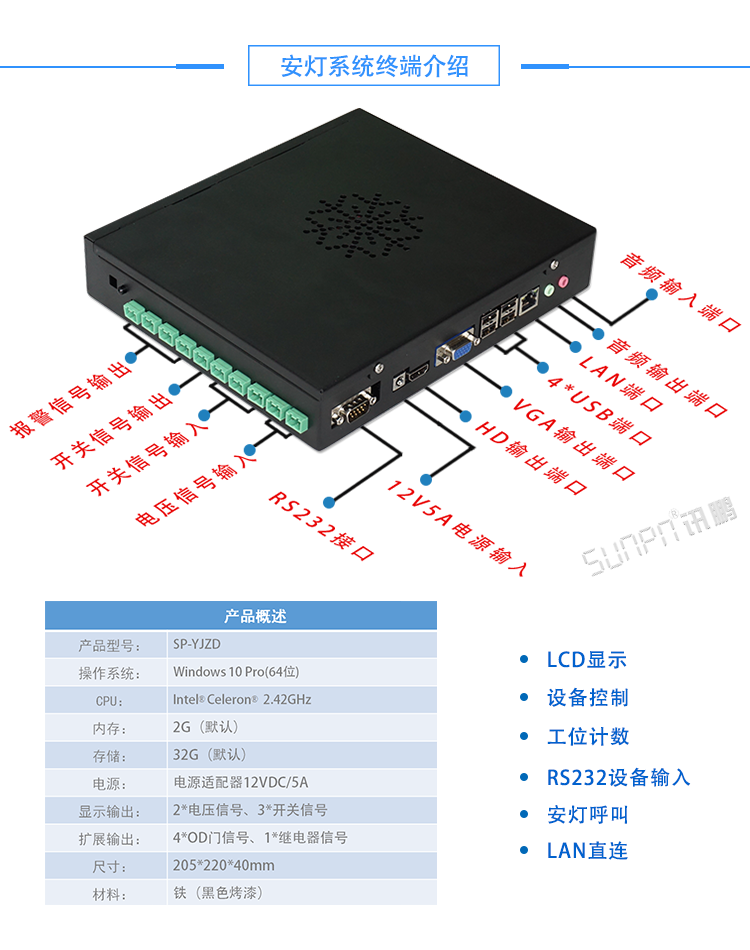

①液晶看板終端參數
電 源：220V±10%，50HZ
功 耗：最高功耗30W
壽 命：整機10萬小時
產品安裝位置：不安裝在高輻射，及振動位置
支持最大分辨率：定制
外 框： 烤箱鐵框
尺寸：高220MM*寬205MM*厚40MM
控制方式：無線鼠標鍵盤
通訊：通過局域網，顯示端軟件與服務器軟件進行通訊
②工位操作端參數
電 源：配DC 12V電源適配器
功 耗：最高功耗6W
壽 命：整機10萬小時
產品安裝位置：不安裝在高輻射，及振動位置
材質： 塑料

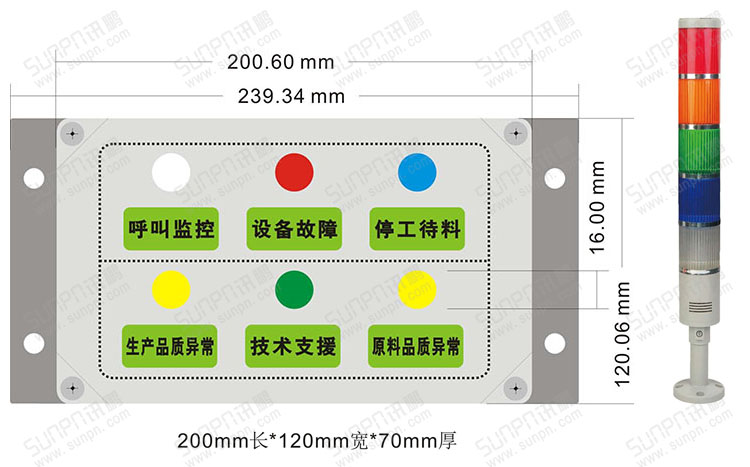

按鈕盒尺寸：高200MM*寬120MM*厚70MM
控制方式：帶燈按鈕
通訊：無線通信，與客戶端軟件進行通訊

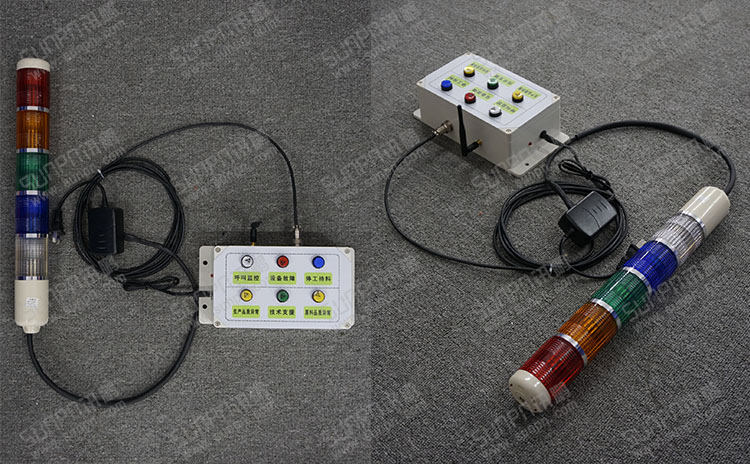

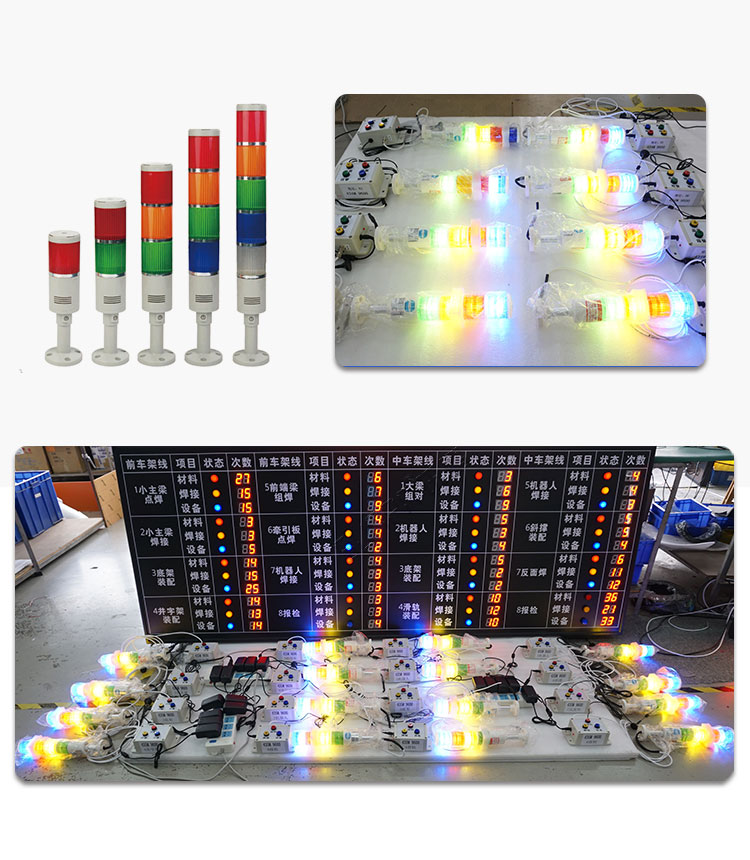

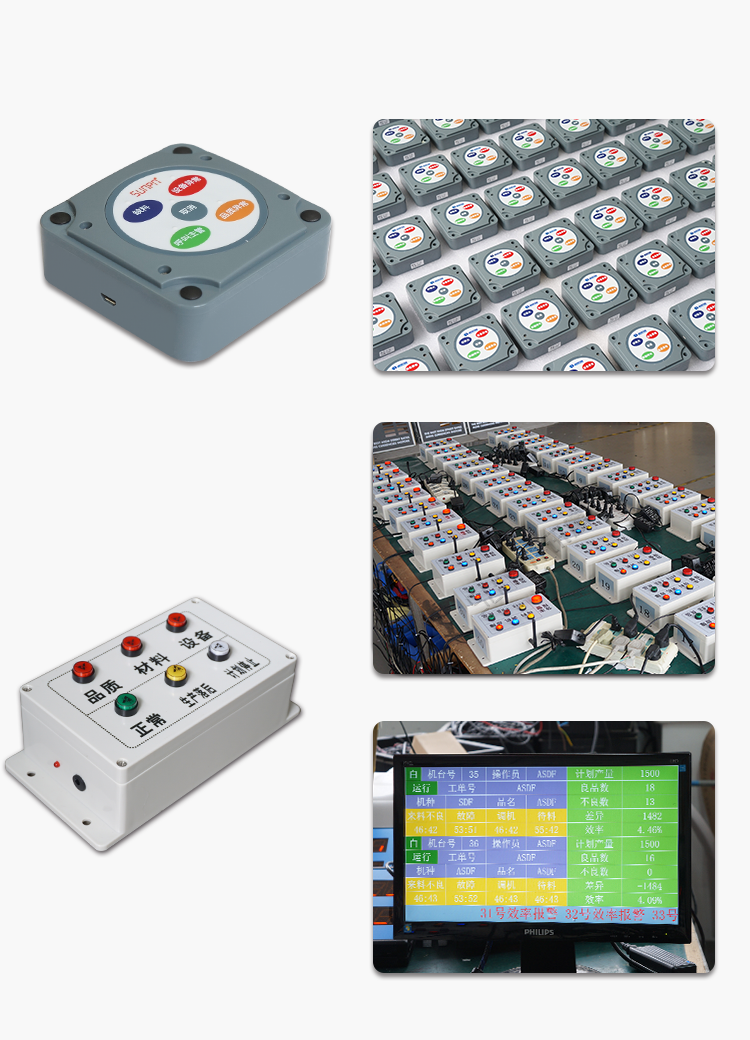

安燈系統產品實物圖
 |
